Elektromagnetické , pneumatické a ruční ventily
Elektromagnetické a pneumatické ventily se používají jak v pneumatických, tak i v hydraulických rozvodných systémech, a to nejčastěji v konfiguracích se sedlovým ventilem nebo s cívkou. Slouží k ovládání pneumatických válců. Ventily mají různé funkce jako 5/3, 3/2, 5/2 a mohou být elektricky ovládané. Nejběžnějšími elektromagnetickými ventily jsou dvoucestné, dvoupolohové sedlové ventily, které se jednoduše otevírají a zavírají tak, aby umožňovaly průtok, když je jejich cívka pod napětím. Nabízíme však mnohem více provedení, stačí využít podkategorie našeho e-shopu nebo si přečíst více poradně "Jak správně vybrat ventil".
#ShowMore#
Schématické značky ventilů
- každá poloha ventilu je symbolizována svým čtvercem, v němž je zakresleno propojení vstupů, výstupů a odfuků v dané poloze
(čili: obsahuje-li značka 2 čtverečky, jedná se o ventil 2polohový, obsahuje-li 3 čtverečky, jedná se o ventil 3polohový apod.) - číslování či písmenné označení přípojů je vždy u čtverce symbolizujícího základní polohu
- šipky propojující přípoje značí směr proudění vzduchu, v případě, že jsou šipky na obou stranách, lze ventil použít i pro proudění v obou směrech
- na spodní stranu čtverce se zpravidla umisťují přívod vzduchu a odfuky, na horní stranu čtverce se umisťují výstupy z ventilů
- na boční stranu čtverce se umisťují symboly značící způsob přepínání mezi jednotlivými polohami, s tím, že u kterého čtverce jsou zakresleny, ten se stává po příchodu signálu aktivním (jakoby se posunul na místo čtverce základní polohy)
Způsoby přepínání mezi polohami ventilů |
|||
 |
návrat ventilu pružinou |  |
páčka |
 |
cívka, elektrické ovládání |  |
páčka s aretací |
 |
pneumatický signál |  |
pedál |
 |
elektromagnetický signál |  |
pedál s aretací |
 |
hříbek |  |
narážka |
 |
hříbek s aretací |  |
kladka |
 |
tlačítko |  |
sklopná kladka |
Ukázky značek ventilů
 |
Na této značce vidíme 2 čtverce, jedná se tedy o ventil dvoupolohový. Na značce jsou vidět výstupy 2 a 4 (nahoře), odfuky 3 a 5 a přívod 1 (dole). Dohromady je to 5 cest, jedná se tudíž o 5/2 ventil. Číselné označení přípojů je u pravého čtverce, zde se tedy nachází základní poloha ventilu. V této ; poloze jde vzduch z přívodu 1 na výstup 2, zatímco výstup 4 je propojen s odfukem 5. Odfuk 3 je uzavřený. Na levé straně symbolu je vyznačeno ovládání kladkou, jedná se tedy o mechanicky ovládaný ventil. Po sepnutí kladičky dojde k přestavění ventilu podle levého čtverce (sousedí se symbolem kladky). Ve druhé poloze se propojí přívod 1 s výstupem 4 a naopak výstup 2 je propojen s odvětráním 3, odfuk 5 je nyní uzavřen. Stisknutím kladky tedy došlo k záměně výstupů 2 a 4. Na pravé straně symbolu je pružina, což znamená, že do základní polohy se ventil vrátí samostatně, pomocí mechanické pružiny. |
 |
Na druhém příkladu je opět dvoupolohový ventil. U základní polohy vidíme číselné označení 1-přívod, 2-výstup a 3-odfuk. Takže se jedná o třícestný ventil (signály 12 a 10 do cest nepočítáme). V základní poloze je přívod uzavřen a výstup je propojen s odfukem. Signál 12 (šipka značí vzduchový signál) z levé strany přestaví ventil do polohy dle levého čtverce tj. vstup se propojí s výstupem 2 (proto je signál značen 12 = 10 + 2). Po odeznění signálu 12 zůstane ventil mimo základní polohu (bistabilní funkce) a zůstane v ní dokud nepřijde signál 10 zprava, který aktivuje základní polohu (10 = 10 + 0 tj. uzavírá ventil). Po stranách můžete ještě vidět miniaturní symboly tlačítek. Jedná se o znázornění tzv. pomocného ručního ovládání a ventil lze nouzově přestavit např. šroubovákem. |
Značení připojovacích závitů
Na štítcích ventilů nebo u schematických značek naleznete velmi často písmenné nebo číselné označení u jednotlivých připojovacích závitů. Co tato značení znamenají? Popisují, zda se jedná o přívod, výstup, odfuk či řídící připojení. V praxi jsou možná obě značení, modernější je však značení pomocí čísel.
Značení připojovacích závitů |
||
| Číslo | Písmeno | Význam |
| 1 | P | přívod vzduchu |
| 2, 4, 6 a další sudá čísla | A, B, C... | výstupy z ventilu |
| 3, 5, 7 a další lichá čísla | R, S, T... | odvětrávací komory ventilu |
| 10 + číslo (10, 12, 14...) |
X, Y, Z | řídící signál (v číselném značení značí druhá číslice výstup, který je aktivován signálem např. 14 znamená, že signál pustí vzduch na výstup 4, číslem 10 se značí uzavření ventilu ) |
Hlavní druhy ventilů:
- elektromagnetické ventily
- solenoidové ventily
- pneumaticky ovládané ventily
- manuálně ovládané ventily
- nožní ventily
Nejdůležitější parametry pro výběr ventilu:
- funkce
- závitové připojení
- pracovní tlak
- pracovní teplota
- světlost
- průtok
- příkon cívky
*Dnešní složité ventily nejsou jenom o funkci otevřít a zavřít. Výběr vám usnadní schémata funkcí, která přidáváme ke každé fotce produktu.
Při výběru automatizační techniky se vám ještě může hodit:
-
Elektromagnetické ventily; závit 1/8" až 650 l/min
-
Pneumatické ventily 1/8"; závit 1/8" až 650 l/min
-
Příslušenství ventilů 1/8"; cívky, konektory a desky
-
Elektromagnetické ventily; závit 1/4" až 1 100 l/min
-
Pneumatické ventily; závit 1/4" až 1 100 l/min
-
Příslušenství ventilů 1/4"; cívky, konektory a desky
-
Elektromagnetické ventily; závit 1/2" až 2 900 l/min
-
Pneumatické ventily; závit 1/2" až 2 900 l/min
-
Příslušenství ventilů 1/2"; cívky a konektory
-
Elektromagnetické ventily; norma dle ISO 5599/1
-
Pneumatické ventily; norma dle ISO 5599/1
-
Příslušenství k ventilům ISO; cívky, konektory a desky
-
Elektromagnetické ventily; NAMUR až 1 000 l/min
-
Nožní ventily; pedálové ventily
-
Ovládací nástavby; pro základové ventily
-

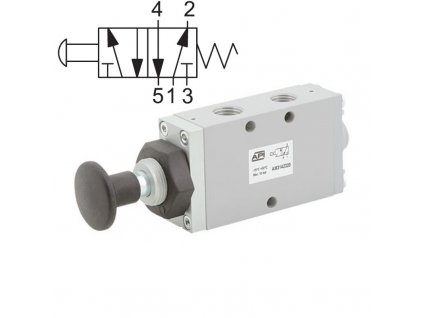

Ručně ovládané ventily; závit 1/4" až 1 100 l/min
-
Ručně ovládané ventily; závit 1/4" až 1 700 l/min
-
Ručně základové ventily; pro nástavbu 4 mm spojky
Nejprodávanější

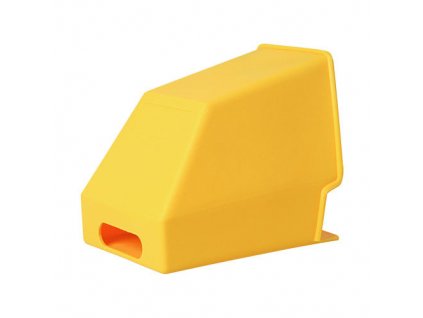

Žlutý ochranný kryt pedálu pro nožní ventily v provedení 3/2 a 5/2 s aretací a nebo bez aretace, Použité materiály : plast

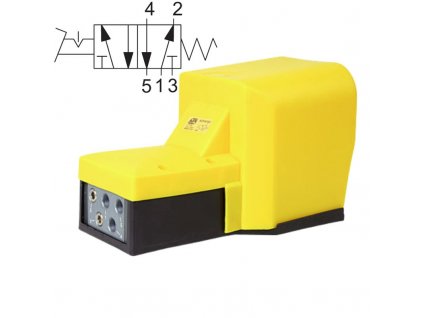

Pedálový ventil - provedení 5/2, pedál bez aretace. Připojení pomocí vnitřních závitů 1/4". Dodáváno s žlutým ochranným krytem. Světlost 8,5 mm a maximální průtok vzduchu je 1...
Cívky typu ASA12 pro ventily A1 - 1/8", 1/4" a 1/2". Provedení 24 V DC o příkonu 3 W s reakčním časem 10 ms. Jako ochranu cívky doporučujeme konektor A12209. Cívky nejsou...
Konektor typu A12209 pro cívky ASA12 k ventilům A1 velikosti 1/8", 1/4" a 1/2". Standardní provedení bez kabelu a led indikace.
Konektor typu A12209T pro cívky ASA12 k ventilům A1 velikosti 1/8", 1/4" a 1/2". Konektor s LED, průhledný, 24 V AC-DC.
Elektromagnetický ventil A1E s připojovacími závity 1/4" v provedení 3/2 NO s průtokem 1 100 Nl/min a světlostí DN 8 mm. Cívka ASA12 a konektor A12209 nejsou součástí dodávky....
Elektromagnetický ventil A1E s připojovacími závity 1/8" v provedení 5/3 střední poloha uzavřená s průtokem 650 Nl/min a světlostí DN 6,5 mm. Cívka ASA12 a konektor A12209...
Elektromagnetický ventil A1E s připojovacími závity 1/8" v provedení 3/2 NC, pomocný přívod tlaku s průtokem 650 Nl/min a světlostí DN 6,5 mm. Cívka ASA12 a konektor A12209...
Elektromagnetický ventil A1E s připojovacími závity 1/8" v provedení 3/2 NO s průtokem 650 Nl/min a světlostí DN 6,5 mm. Cívka ASA12 a konektor A12209 nejsou součástí dodávky....
Ručně ovládaný ventil - provedení 3/2, páčka 180°, 2 polohy s aretací. Pracovní tlak 0 - 10 bar, pracovní teplota: -10 až +80 °C, použité materiály: tělo – hliník/acetalová...

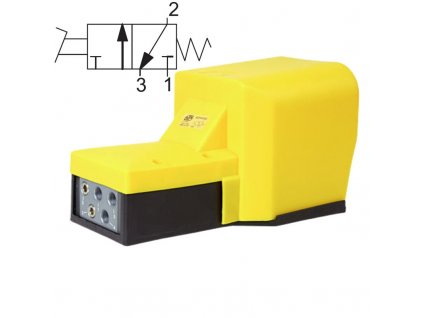

Pedálový ventil - provedení 3/2 NC, pedál bez aretace. Připojení pomocí vnitřních závitů 1/4". Dodáváno s žlutým ochranným krytem. Světlost 8,5 mm a maximální průtok vzduchu je...
Ručně ovládaný ventil - provedení 3/2 NC, hříbek, černý bez aretace. Pracovní tlak 0 - 10 bar, pracovní teplota: -10 až +80 °C, použité materiály: tělo – hliník/acetalová...
Elektromagnetický ventil A1E s připojovacími závity 1/4" v provedení 3/2 NC, pomocný přívod tlaku s průtokem 1 100 Nl/min a světlostí DN 8 mm. Cívka ASA12 a konektor A12209...
Pneumatický ventily A1P se závity 1/4" v provedení 3/2 NC o světlosti 8 mm a průtokem 1 100 l/min. Pro samostatnou nebo bateriovou montáž používejte základové desky A1B2....
Ručně ovládaný ventil - provedení 5/3, páčka 90°, bez aretace střední poloha uzavřená se závity 1/4". Pracovní tlak 0 -10 bar, pracovní teplota: -10 až +80 °C, použité...
Elektromagnetický ventil A1E s připojovacími závity 1/8" v provedení 3/2 cívka / cívka s průtokem 650 Nl/min a světlostí DN 6,5 mm. Cívka ASA12 a konektor A12209 nejsou součástí...
Elektromagnetický ventil A1E s připojovacími závity 1/8" v provedení 3/2 NC s průtokem 650 Nl/min a světlostí DN 6,5 mm. Cívka ASA12 a konektor A12209 nejsou součástí dodávky....
Elektromagnetický ventil A1E s připojovacími závity 1/8" v provedení 5/2 cívka / cívka s průtokem 650 Nl/min a světlostí DN 6,5 mm. Cívka ASA12 a konektor A12209 nejsou součástí...
Cívka typu ASA12 pro ventily A1 - 1/8", 1/4" a 1/2". Provedení 24 V DC o příkonu 3 W s reakčním časem 10 ms. Jako ochranu cívky doporučujeme konektor A12209. Cívky nejsou...
Pedálový ventil - 3/2 NC, pedál bez aretace. Připojení pomocí vnitřních závitů M5. Dodáváno v kompaktních rozměrech. Světlost 2,5 mm a maximální průtok vzduchu je 100 l/min.

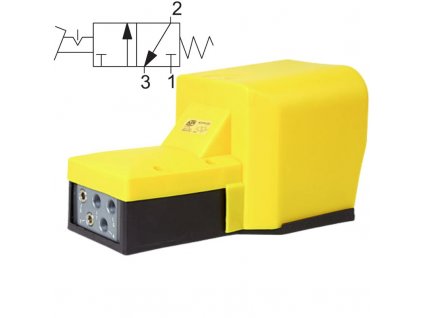

Pedálový ventil - provedení 3/2 NC, pedál s aretací. Připojení pomocí vnitřních závitů 1/4". Dodáváno s žlutým ochranným krytem. Světlost 8,5 mm a maximální průtok vzduchu je 1...

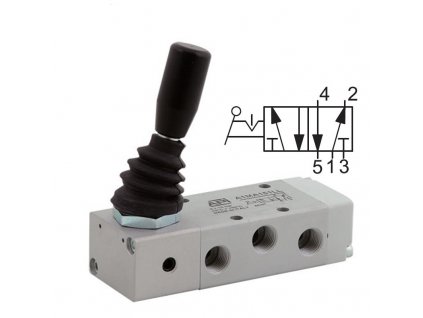

Ručně ovládaný ventil - provedení 5/2, páčka 90° s aretací. Pracovní tlak 0 - 10 bar, pracovní teplota: -10 až +80 °C, použité materiály: tělo – hliník/acetalová pryskyřice,...
Pneumatický ventily A1P se závity 1/8" v provedení 3/2 NC o světlosti 6,5 mm a průtokem 650 l/min. Pro samostatnou nebo bateriovou montáž používejte základové desky A1B1....

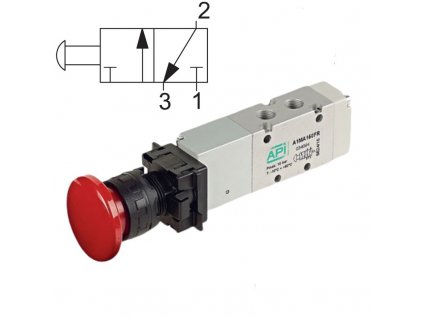

Ručně ovládaný ventil - provedení 3/2 NC, hříbek, červený bez aretace. Pracovní tlak 0 - 10 bar, pracovní teplota: -10 až +80 °C, použité materiály: tělo – hliník/acetalová...
Ručně ovládaný ventil - provedení 3/2 NC. Připojení spodní pomocí nástrčných spojek 4 mm. Pracovní tlak 0 - 8 bar. Ovládací síla 5N. Maximální průtok je 80 l/min. Miniaturní...
Ručně ovládaný ventil - provedení 3/2 NC. Připojení boční pomocí nástrčných spojek 4 mm. Pracovní tlak 0 - 8 bar. Ovládací síla 5N. Maximální průtok je 80 l/min. Miniaturní...
Konektor typu 18209 pro cívky ASA2 k ventilům ISO velikosti ISO1 a ISO2. Standardní provedení bez kabelu a led indikace.
Cívky typu ASA12 pro ventily A1 - 1/8", 1/4" a 1/2". Provedení 230 V AC o příkonu 4,2 VA s reakčním časem 10 ms. Jako ochranu cívky doporučujeme konektor A12209. Cívky nejsou...
Ručně ovládaný ventil - provedení 5/3, páčka 90° s aretací, středová poloha odvětraná. Pracovní tlak 0 - 10 bar, pracovní teplota: -10 až +80 °C, použité materiály: tělo –...
Tlačítko stiskací červené jako ovládací nástavba - pro ručně ovládané ventily se spojkami 4 mm. Spolu s ventilem slouží jako ručně ovládaný ventil s miniaturními rozměry, vhodné...

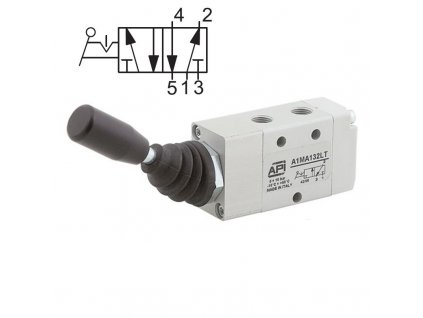

Ručně ovládaný ventil - provedení 5/2, páčka 180° s aretací. Pracovní tlak 0 - 10 bar, pracovní teplota: -10 až +80 °C, použité materiály: tělo – hliník/acetalová pryskyřice,...
Cívky typu ASA12 pro ventily A1 - 1/8", 1/4" a 1/2". Provedení 24 V AC o příkonu 4,2 VA s reakčním časem 10 ms. Jako ochranu cívky doporučujeme konektor A12209. Cívky nejsou...
Cívky typu ASA2 pro ventily ISO velikosti ISO1 a ISO2. Provedení 24 V AC o příkonu 4,2 VA s reakčním časem 10 ms. Jako ochranu cívky doporučujeme konektor 18209. Cívky nejsou...
Konektor typu A12209 pro cívky ASA12 k ventilům A1 velikosti 1/8", 1/4" a 1/2". Konektor s LED, průhledný, 230 V AC-DC.
Ručně ovládaný ventil - provedení 3/2, tlačítko s aretací se závity 1/4". Pracovní tlak 0 -10 bar, pracovní teplota: -10 až +80 °C, použité materiály: tělo – hliník/acetalová...
Konektor typu A12209 pro cívky ASA12 k ventilům A1 velikosti 1/8", 1/4" a 1/2". Konektor s LED a kabelem 2 m, černý, 230 V AC-DC.
Elektromagnetický ventil ISO1 v provedení 5/2 cívka / pružina pro desky ISO1. Cívka ASA2, konektor A18209 a základové desky SBA1 nejsou součástí dodávky. Objednávejte...
Ručně ovládaný ventil - provedení 5/3, páčka 90°, bez aretace střední poloha odvětraná se závity 1/4". Pracovní tlak 0 -10 bar, pracovní teplota: -10 až +80 °C, použité...

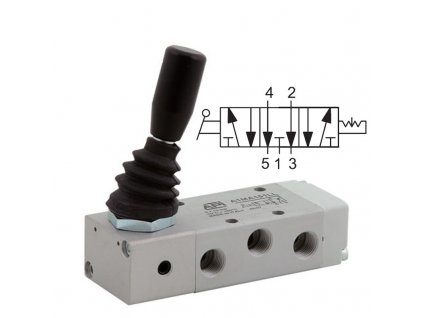

Ručně ovládaný ventil - provedení 5/3, páčka 90°, s aretací střední poloha odvětraná se závity 1/4". Pracovní tlak 0 -10 bar, pracovní teplota: -10 až +80 °C, použité materiály:...

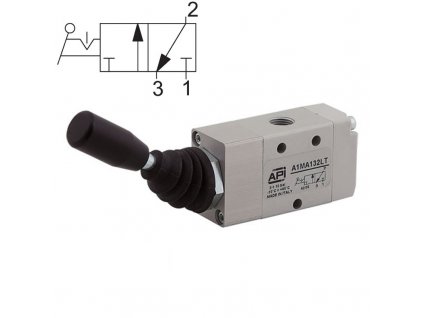

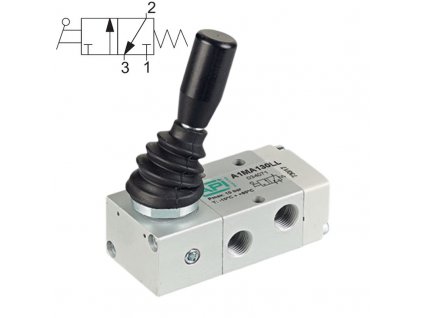

Ručně ovládaný ventil - provedení 3/2, páčka 90° s aretací se závity 1/4". Pracovní tlak 0 -10 bar, pracovní teplota: -10 až +80 °C, použité materiály: tělo – hliník/acetalová...
