Kompakte Kunststoff-Wartungseinheiten I3 bis 13 bar

G 1/8" und 1/4"

Kompakte Wartungseinheiten I3 für Druckluft haben ein Kunststoffgehäuse von nur 40 mm Breite und vertragen einen Eingangsdruck bis 13 bar. Es gibt sie mit Gewinde G 1/8" oder G 1/4", und sie eignen sich überall dort, wo für die Luftaufbereitung wenig Platz ist.

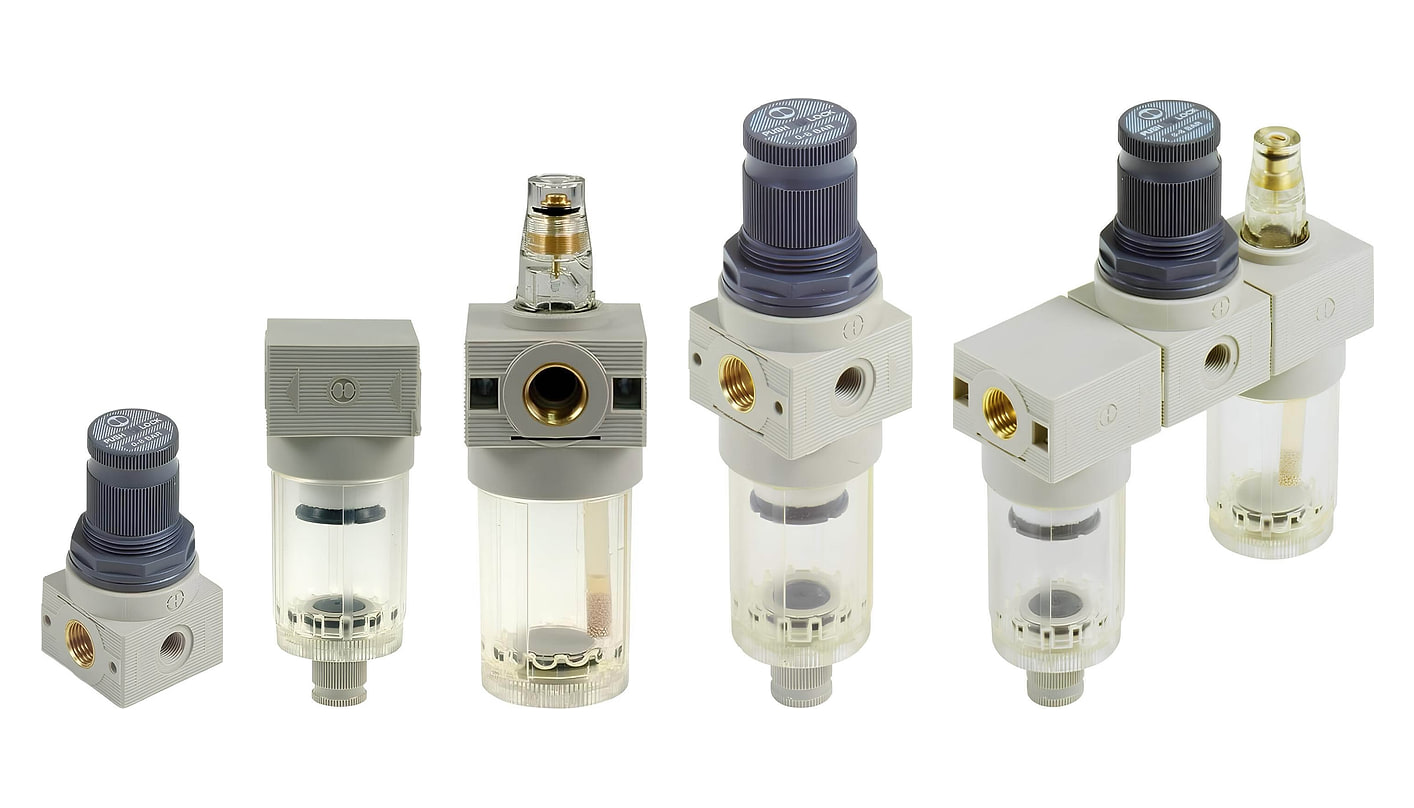

Die Baureihe besteht aus Druckregler, Filter 20 µm, Öler, Filterregler und zweiteiliger Wartungseinheit. Die Regler haben eine Arretierung der Druckeinstellung, die Filter einen halbautomatischen Kondensatablass und durchsichtige Behälter.

Fünf Elemente in zwei Gewindegrößen

Jedes Element gibt es mit Gewinde G 1/8" und G 1/4". Beide Gewinde haben dasselbe Gehäuse und denselben Durchfluss. Die Maße sind Höhe × Breite.

Der Durchfluss ist der größte Luftdurchfluss durch das Element in Litern pro Minute. Der Eingangsdruck aller Elemente beträgt höchstens 13 bar, die Betriebstemperatur −10 bis +50 °C.

Ersatzteile und Zubehör

Die Teile sind für beide Größen gleich, für 1/8" und 1/4". Das Manometer für die Regler wird separat bestellt.

#showmore#

Welches Element passt

Nur den Druck senken

Der Druckregler DM senkt den Druck aus der Leitung auf einen Wert von 0 bis 8 bar. Die Einstellung sichern Sie mit der Arretierung, damit sie sich nicht von selbst verstellt.

Saubere Luft

Der Filter FWA mit 20-µm-Element scheidet Schmutz und Kondensat durch Fliehkraft ab. Das Kondensat lassen Sie über den halbautomatischen Ablass ab.

Werkzeuge schmieren

Der Öler N gibt der Luft Ölnebel für Werkzeuge und Antriebe bei. Die Ölmenge stellen Sie mit einer Schraube stufenlos ein.

Zwei in einem

Der Filterregler FDM vereint Filter und Regler in einem Gehäuse. Das spart Platz und eine Verbindung.

Komplette Aufbereitung

Die zweiteilige Einheit WE verbindet Filterregler und Öler. Die gesamte Luftaufbereitung ist nur 80 mm breit.

Wandmontage

Der Winkel UUP hält Druckregler, Filterregler oder zweiteilige Einheit fest an der Wand oder am Maschinenrahmen.

G 1/8" oder G 1/4"?

Beide Gewinde haben dasselbe Gehäuse, denselben Durchfluss und dieselben Ersatzteile. Es entscheidet nur der Anschluss: G 1/8" passt zu dünnen Schläuchen und kleinen Geräten, G 1/4" zu üblichen Schnellkupplungen und Schläuchen von Druckluftwerkzeugen.

Reicht der Durchfluss eines Elements nicht aus, addieren Sie den Luftverbrauch von allem, was gleichzeitig läuft. Eine zweiteilige Einheit lässt weniger Luft durch als einzelne Elemente, weil die Luft Filterregler und Öler durchströmt.

Wo I3-Einheiten passen

• Labor-, Mess- und Regeltechnik. Kleine Durchflüsse und konstanter Druck dort, wo eine größere Einheit keinen Platz hat.
• Am kleinen Kompressor. Eine Einheit am Kompressor scheidet Wasser ab, stellt den Druck ein und gibt Öl bei, ohne viel Platz zu brauchen.
• In Maschinen und Vorrichtungen. Das schmale Kunststoffgehäuse passt in eine Maschinenverkleidung und auf eine kleine Montageplatte.
• Für die Spritztechnik. Filter und Regler ohne Öler liefern saubere Luft ohne Öl. Für eine feinere Filtration gibt es Industriefilter nach ISO 8573.

Anschluss und Montage

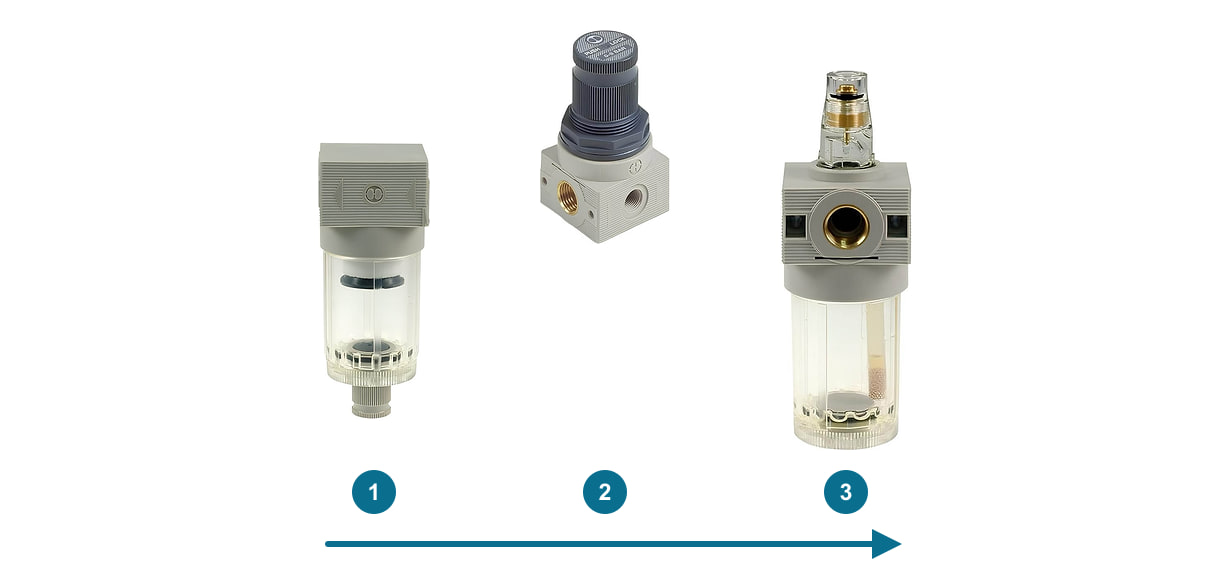

Reihenfolge der Elemente

In Strömungsrichtung kommt zuerst der Filter, dann der Regler und zuletzt der Öler. Der Filter schützt den Regler vor Schmutz, und der Öler steht am Ende, damit das Öl bis zum Werkzeug gelangt.

Beim Filterregler und bei der zweiteiligen Einheit ist die Reihenfolge ab Werk vorgegeben. Filter und Öler montieren Sie senkrecht mit dem Behälter nach unten.

Wartung

Der Kondensatablass im Boden des Filterbehälters hat drei Stellungen. In der Mitte arbeitet er halbautomatisch: Er lässt das Kondensat ab, sobald im Behälter kein Druck ist. Durch Drücken lassen Sie das Kondensat auch unter Druck ab, durch Drehen schließen Sie den Ablass ganz.

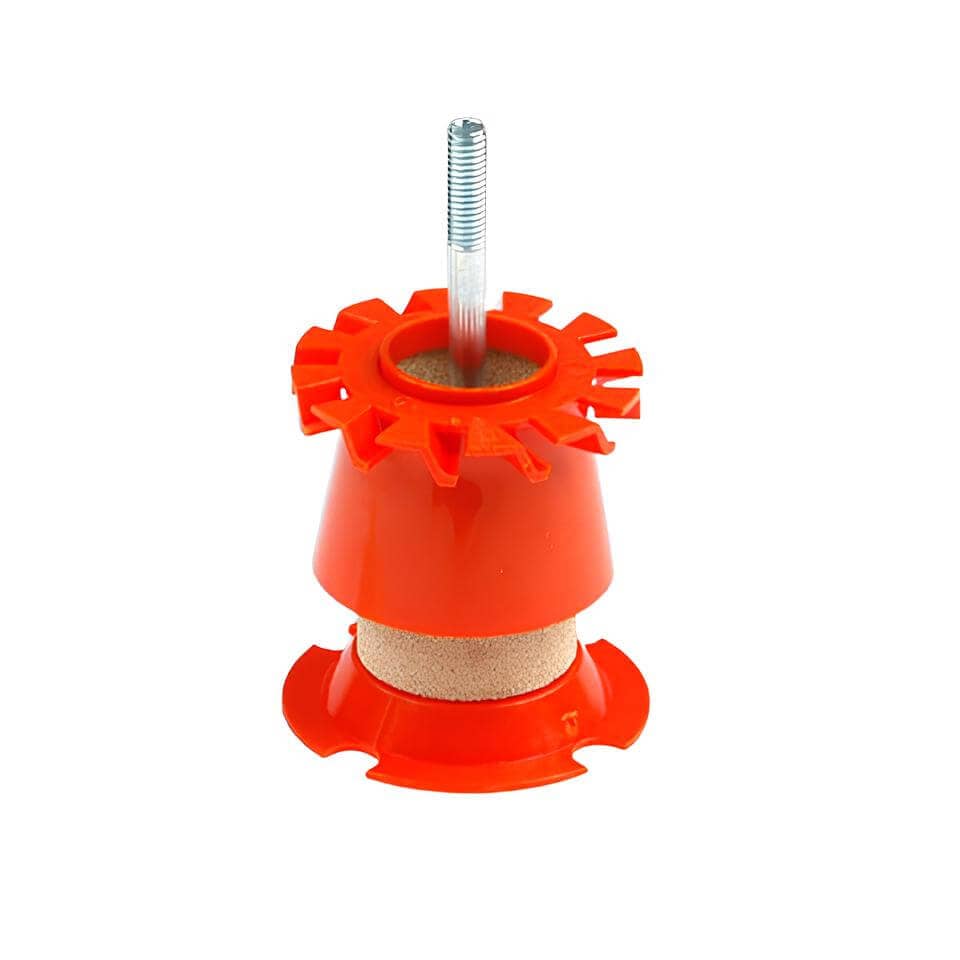

Reinigen oder ersetzen Sie das Filterelement, wenn der Filter den Durchfluss zu bremsen beginnt. Als Ersatz gibt es das Element 20 µm, für sauberere Luft das feinere Element 5 µm.

Füllen Sie den Öler mit Öl für Druckluftwerkzeuge, zum Beispiel OLN-1, noch bevor Sie ihn unter Druck setzen. Stellen Sie die Menge mit der Schraube auf etwa einen Tropfen pro 300 bis 600 Liter Luft ein.

Weitere Baureihen von Wartungseinheiten

Ähnlich klein sind die Miniatur-Wartungseinheiten P2 bis 12 bar. Für größere Durchflüsse gibt es Basis-Wartungseinheiten A2 bis 10 bar und die Metallbaureihen B2 bis 18 bar und I8 bis 18 bar, für explosionsgefährdete Bereiche FUTURA-Einheiten mit ATEX bis 16 bar. Für eine genaue Druckeinstellung sorgen Präzisionsdruckregler, alle Baureihen zeigt die Übersicht der Wartungseinheiten.

Welchen Druck halten I3-Einheiten aus?

Einen Eingangsdruck von höchstens 13 bar bei einer Betriebstemperatur von −10 bis +50 °C.

In welchem Bereich lässt sich der Druck einstellen?

Druckregler, Filterregler und zweiteilige Einheit stellen den Ausgangsdruck von 0 bis 8 bar ein.

Ist ein Manometer im Lieferumfang?

Nein. Die Regler haben einen Manometeranschluss G 1/8", passend ist das Manometer MZ01-14 mit dem Bereich 0–10 bar und 40 mm Durchmesser.

Was ist der Unterschied zwischen G 1/8" und G 1/4"?

Nur das Anschlussgewinde. Gehäuse, Durchfluss und Ersatzteile sind gleich.

Wie fein filtert der Filter?

Das Filterelement hat eine Filterfeinheit von 20 µm. Für sauberere Luft gibt es ein Ersatzelement mit 5 µm.

Wie wird das Kondensat abgelassen?

Über den halbautomatischen Ablass im Boden des Behälters. Durch Drücken lassen Sie es auch unter Druck ab.

Wie viel Öl dosiert der Öler?

Die Menge wird mit einer Schraube stufenlos eingestellt. Empfohlen ist etwa ein Tropfen pro 300 bis 600 Liter Luft.

Wie befestige ich die Einheit?

Druckregler, Filterregler und zweiteilige Einheit befestigen Sie mit dem Winkel UUP an der Wand oder am Maschinenrahmen.

Woraus sind die Einheiten gefertigt?

Die Gehäuse sind aus Kunststoff und die Behälter durchsichtig, sodass Sie den Stand von Kondensat und Öl sehen.

Eingangsdruck bis 13 bar, Betriebstemperatur −10 bis +50 °C, Medium Druckluft. Kunststoffgehäuse mit 40 mm Breite, durchsichtige Behälter, Innengewinde G 1/8" und G 1/4".
