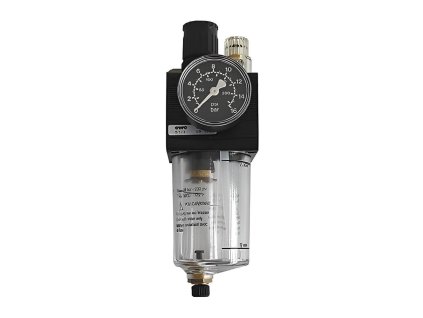

Kompaktné jednotky úpravy vzduchu COMBIBLOC do 16 bar
Jednotka COMBIBLOC spája filter, regulátor tlaku a olejovač v jednom tele. Nádobka olejovača je vložená do nádobky filtra, takže jednotka zaberie oveľa menej miesta ako tri prístroje za sebou.
Dodáva sa v dvoch veľkostiach so závitmi G 1/4" až 1" a prietokom 1 400 alebo 3 400 l/min. Tlak nastavíte v rozsahu 0,5–6, 0,5–10 alebo 0,5–16 bar, manometer je v dodávke.
Ktoré vyhotovenie vybrať
Veľkosť, závit a rozsah určujú kartu výrobku. Nádobku a odpúšťanie kondenzátu potom vyberiete priamo na karte.
Veľkosť 1
Závity G 1/4", 3/8" a 1/2", prietok 1 400 l/min. Šírka 66 mm, výška 220 mm.

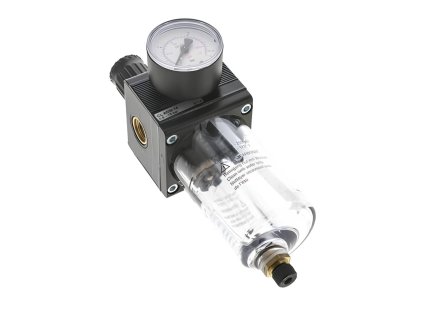

Veľkosť 2
Závity G 1/2", 3/4" a 1", prietok 3 400 l/min. Šírka 93 mm, výška 325 mm.
Kovová nádobka (-M)
S priezorom a kovovým kvapkacím nadstavcom. Vstupný tlak až 25 bar, teplota do 90 °C.
Ochranný kôš (-S)
Plastová nádobka v kovovom koši, chránená pred nárazom. Tlak a teplota ako pri plastovej nádobke.
Automatické odpúšťanie (-AM)
Plavák vstavaný v nádobke vypustí kondenzát sám. Pracuje v rozsahu 1,5–12 bar.
Prídavný odvádzač (-AMR)
Odvádzač pod nádobkou s ručným núdzovým ovládaním, na 4–16 bar a väčšie množstvo kondenzátu.
Jednotky podľa veľkosti, závitu a rozsahu
Kódy na jednom riadku vedú na rovnakú kartu výrobku. Vyhotovenie s inou nádobkou alebo odpúšťaním vyberiete hore na karte.
| Veľkosť 1 · prietok 1 400 l/min · šírka 66 mm, výška 220 mm | |||||||
|---|---|---|---|---|---|---|---|
| Závit | Rozsah (bar) | Manometer (bar) | Plastová nádobka | Kovová nádobka (-M) | S košom (-S) | Automat (-AM) | Prídavný odvádzač (-AMR) |
| G 1/4" | 0,5–6 | 0–10 | 423.222 | 423.222-M | 423.222-S | 423.222-AM | 423.222-AMR |
| G 1/4" | 0,5–10 | 0–16 | 423.223 | 423.223-M | 423.223-S | 423.223-AM | 423.223-AMR |
| G 1/4" | 0,5–16 | 0–25 | 423.224 | 423.224-M | 423.224-S | 423.224-AM | 423.224-AMR |
| G 3/8" | 0,5–6 | 0–10 | 423.232 | 423.232-M | 423.232-S | 423.232-AM | 423.232-AMR |
| G 3/8" | 0,5–10 | 0–16 | 423.233 | 423.233-M | 423.233-S | 423.233-AM | 423.233-AMR |
| G 3/8" | 0,5–16 | 0–25 | 423.234 | 423.234-M | 423.234-S | 423.234-AM | 423.234-AMR |
| G 1/2" | 0,5–6 | 0–10 | 423.242 | 423.242-M | 423.242-S | 423.242-AM | 423.242-AMR |
| G 1/2" | 0,5–10 | 0–16 | 423.243 | 423.243-M | 423.243-S | 423.243-AM | 423.243-AMR |
| G 1/2" | 0,5–16 | 0–25 | 423.244 | 423.244-M | 423.244-S | 423.244-AM | 423.244-AMR |
| Veľkosť 2 · prietok 3 400 l/min · šírka 93 mm, výška 325 mm | |||||||
|---|---|---|---|---|---|---|---|
| Závit | Rozsah (bar) | Manometer (bar) | Plastová nádobka | Kovová nádobka (-M) | S košom (-S) | Automat (-AM) | Prídavný odvádzač (-AMR) |
| G 1/2" | 0,5–6 | 0–10 | 423.262 | 423.262-M | 423.262-S | 423.262-AM | 423.262-AMR |
| G 1/2" | 0,5–10 | 0–16 | 423.263 | 423.263-M | 423.263-S | 423.263-AM | 423.263-AMR |
| G 1/2" | 0,5–16 | 0–25 | 423.264 | 423.264-M | 423.264-S | 423.264-AM | 423.264-AMR |
| G 3/4" | 0,5–6 | 0–10 | 423.282 | 423.282-M | 423.282-S | 423.282-AM | 423.282-AMR |
| G 3/4" | 0,5–10 | 0–16 | 423.283 | – | 423.283-S | 423.283-AM | 423.283-AMR |
| G 3/4" | 0,5–16 | 0–25 | 423.284 | – | 423.284-S | 423.284-AM | 423.284-AMR |
| G 1" | 0,5–6 | 0–10 | 423.292 | 423.292-M | 423.292-S | 423.292-AM | 423.292-AMR |
| G 1" | 0,5–10 | 0–16 | 423.293 | – | 423.293-S | 423.293-AM | 423.293-AMR |
| G 1" | 0,5–16 | 0–25 | 423.294 | 423.294-M | 423.294-S | 423.294-AM | 423.294-AMR |
„–" = toto vyhotovenie sa pre daný závit a rozsah nedodáva. Manometer Ø 50 mm má stupnicu podľa rozsahu a je v dodávke.
#showmore#
Ovládanie
1 Dávkovacia skrutka nastavuje množstvo oleja: v smere hodinových ručičiek menej, proti smeru viac.
2 Priezor ukazuje kvapky oleja, podľa nich dávku skontrolujete.
3 Plniaca skrutka sa otvára, keď dolievate olej. Nechajte k nej voľný prístup.
4 Gombík regulátora nastavuje výstupný tlak: v smere hodinových ručičiek vyšší, proti smeru nižší.
5 Výpust kondenzátu otvoríte proti smeru hodinových ručičiek, zatvoríte v smere.
Ako nastaviť tlak
Gombík regulátora mierne povytiahnite a otočením doľava regulátor odľahčite. Potom otáčajte doprava, kým manometer neukáže požadovaný tlak, a gombík zatlačením zaistite.
Vstupný tlak musí byť aspoň o 2 bar vyšší ako nastavený. Regulátor potom drží výstup stály, aj keď tlak v rozvode kolíše. Rozsah vyberajte podľa tlaku, ktorý potrebuje spotrebič: z rozvodu 8 bar nastavíte najviac asi 6 bar.
Olej a dávkovanie
Olejovač pridáva olej od prietoku asi 50 l/min (pri 2 bar) a potrebuje vstupný tlak aspoň 0,5 bar. Pri malom odbere preto nekvapká. Dávku nastavíte dávkovacou skrutkou za prevádzky a skontrolujete počítaním kvapiek v priezore.
Olej dolievate plniacou skrutkou asi do 2/3 nádobky, po značku. Prívod vzduchu pritom vypínať nemusíte.
Do plastovej nádobky patrí minerálny olej s viskozitou 22–32 cSt pri 40 °C, pri príklepovom náradí až 68 cSt. Syntetické oleje, oleje s prísadami a nemrznúce zmesi polykarbonát poškodia, pre iné oleje preto voľte kovovú nádobku. V ponuke máme SOL pre teploty nad +5 °C, SOLWI na prevádzku s väčším množstvom kondenzátu a potravinársky SOLLE.
Nádobky a odpúšťanie kondenzátu
Nádobka je dvojitá: dole sa zbiera kondenzát z filtra, vo vloženej nádobke je zásoba oleja. Pri veľkosti 1 je to 25 cm³ kondenzátu a 75 cm³ oleja, pri veľkosti 2 75 a 150 cm³.
Ručné odpúšťanie má základné vyhotovenie: kondenzát vypúšťajte pravidelne výpustom dole na nádobke. Automat vstavaný v nádobke vypustí kondenzát sám v rozsahu 1,5–12 bar. Prídavný odvádzač pracuje od 4 do 16 bar, pod 4 bar zostáva zatvorený a kondenzát potom vypustíte zatlačením kolíka ručného ovládania. Výstup má vnútorný závit G 1/4" na hadičku.
Odvádzač AMR môžete dodatočne namontovať namiesto ručného odpúšťania: na nádobku so závitom G 1/8" priamo, na otvor 14 mm cez adaptér AMR-CL. Ako náhradný diel je aj nádobka s poloautomatickým odpúšťaním, ktorá vypustí kondenzát, keď tlak poklesne, napríklad po vypnutí prívodu.
Montáž
Jednotku montujte zvisle, v smere šípky na tele a čo najbližšie k spotrebiču, najviac 10 m pred ním. Na stenu alebo rám stroja ju pripevníte montážnym uholníkom.
Manometer sa kvôli preprave dodáva voľne priložený. Zaskrutkujete ho spredu alebo zozadu do závitu G 1/4".
Rozmery
Šírka A, celková výška G a hĺbka s manometrom M rozhodnú, či sa jednotka zmestí. Pod nádobkou nechajte voľné miesto na jej odskrutkovanie a na vypúšťanie kondenzátu.
| Rozmery podľa výkresu (mm) | ||
|---|---|---|
| Rozmer | Veľkosť 1 | Veľkosť 2 |
| A – šírka | 66 | 93 |
| B | 200 | 295 |
| C – hĺbka tela | 69 | 96 |
| E | 65 | 105 |
| F | 34,5 | 48 |
| G – celková výška | 220 | 325 |
| J | 82 | 112 |
| K | 43 | 61 |
| L | 6,5 | 9 |
| M – hĺbka s manometrom | 105 | 135 |
Údržba
Kondenzát vypúšťajte pravidelne, istejšie je automatické odpúšťanie. Vložku čistite bez tlaku: odskrutkujte nádobku, povoľte maticu vložky, vyperte ju v rozpúšťadle, prefúknite zvnútra von a nechajte vyschnúť.
Asi raz za pol roka vyberte odrazový kotúč, vložku a tesniaci kužeľ regulátora a namažte O-krúžok a vodiaci kolík kužeľa.
Plastovú nádobku umývajte len vodou, petrolejom alebo technickým benzínom. Benzín z čerpacej stanice, acetón a riedidlá ju poškodia. Do oleja neprimiešavajte alkohol ani nemrznúcu zmes.
Náhradné diely a príslušenstvo podľa veľkosti
Na karte každej jednotky sú diely jej veľkosti ponúknuté ako súvisiace výrobky.
| Náhradné diely a príslušenstvo COMBIBLOC | ||
|---|---|---|
| Diel | Veľkosť 1 | Veľkosť 2 |
| Montážny uholník so skrutkami | 423-60 | 423-102 |
| Ochranný kôš nádobky | 423-107 | 423-108 |
| Plastová nádobka, ručné odpúšťanie | 423-282 | 423-283 |
| Plastová nádobka, automatické odpúšťanie | 423-288 | 423-289 |
| Plastová nádobka, poloautomatické odpúšťanie | BFKOM1-HA | BFKOM2-HA |
| Plastová nádobka s prídavným odvádzačom | BFKOM1-AMR | BFKOM2-AMR |
| Kovová nádobka, ručné odpúšťanie | 423-296 | 423-297 |
| Kovová nádobka, poloautomatické odpúšťanie | BFMKOM1-HA | – |
| Kovová nádobka s prídavným odvádzačom | BFMKOM1-AMR | BFMKOM2-AMR |
| Filtračná vložka 40 µm | 394-6 | 394-16 |
| Filtračná vložka 5 µm | 394-40 | 394-37 |
| Membrána regulátora | 480-92 | 423-77 |
| Tesniaci kužeľ regulátora | DKKOM1 | DKKOM2 |
| Kvapkací nadstavec plastový | TROPFKOM | |
| Kvapkací nadstavec kovový | TROPFKOM-M | |
| Prídavný odvádzač kondenzátu | AMR | |
| Adaptér odvádzača na otvor 14 mm | AMR-CL | |
Kedy zvoliť iný rad
Keď potrebujete filter, regulátor alebo olejovač zvlášť, jemnejšiu filtráciu alebo jednotku do prostredia s nebezpečenstvom výbuchu, pozrite si jednotky úpravy vzduchu FUTURA. Jednotky COMBIBLOC nie sú určené do prostredia ATEX.
Ventilek radí
Kovová nádobka do tepla a na iný olej. Plastová nádobka znesie najviac 50 °C a len minerálny olej. Kde je teplejšie, vstup nad 16 bar alebo syntetický olej, voľte vyhotovenie -M.
- Aký je rozdiel oproti trojdielnej jednotke?
- Filter, regulátor a olejovač sú v jednom tele a nádobka olejovača je vložená do nádobky filtra. Jednotka je preto menšia, veľkosť 1 je široká 66 mm.
- Aký vstupný tlak jednotka znesie?
- 16 bar s plastovou nádobkou alebo v koši, 25 bar s kovovou nádobkou. Regulátor potrebuje na vstupe aspoň o 2 bar viac, ako nastavíte.
- Prečo olejovač nekvapká?
- Olej pridáva až od prietoku asi 50 l/min (pri 2 bar). Pri malom odbere preto nekvapká.
- Dá sa olej doliať za prevádzky?
- Áno, plniacou skrutkou bez vypnutia prívodu, asi do 2/3 nádobky po značku.
- Dá sa automatické odpúšťanie doplniť dodatočne?
- Áno. Vymeňte nádobku za vyhotovenie s automatom, alebo namiesto ručného výpustu namontujte prídavný odvádzač AMR, na otvor 14 mm cez adaptér AMR-CL.
- Čím umývať plastovú nádobku?
- Len vodou, petrolejom alebo technickým benzínom. Benzín z čerpacej stanice, acetón a riedidlá polykarbonát poškodia.
Stlačený vzduch, vstupný tlak 0–16 bar (kovová nádobka 0–25 bar), teplota 0 až +50 °C (kovová nádobka 0 až +90 °C). Telo zo zinkovej zliatiny, tesnenie NBR, nádobky z polykarbonátu alebo kovové, filtračná vložka zo spekaného bronzu.
