Potrubní rozvody stlačeného vzduchu SICOAIR
Nový a extrémně efektivní systém rozvodu vzduchu s hladkým povrchem vnitřních stěn trubek, pro zajištění extra nízkého tlakového spádu - to je systém SicoAIR. Řešení je maximálně praktické, se základem v lehkých hliníkových trubkách s vnějším průměrem od 20 do 63 mm a tvarovkami vyrobenými z černého či modrého nylonu. SicoAIR je výtečné řešení pro distribuci stlačeného vzduchu v řemeslnictví a průmyslu - a to od malých vedení, až po rozsáhlé systémy.
#ShowMore#

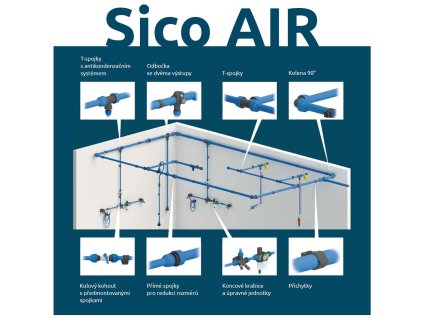

Potrubní systém stlačeného vzduchu SICOAIR
SICOAIR je moderní potrubní systém tvořený hliníkovými trubkami a spojkami s dotahovací maticí dodávaný v rozměrech od DN 20 do DN 63. Systém SICOAIR je primárně určený pro řemeslnické provozy, autoservisy a pneuservisy, údržbářské dílny a menší výrobní podniky.
Dimenzování potrubí - systém SR - přímé vedení |
|||||||||||||
| Délka | Průtok (l/min) | ||||||||||||
| 100 | 200 | 300 | 500 | 750 | 1 000 | 1 500 | 2 000 | 3 000 | 4 000 | 6 000 | 8 000 | 10 000 | |
| 10 m | 20 | 20 | 20 | 20 | 25 | 25 | 32 | 32 | 40 | 40 | 40 | 50 | 50 |
| 25 m | 20 | 20 | 20 | 25 | 32 | 32 | 32 | 40 | 40 | 40 | 50 | 63 | 63 |
| 50 m | 20 | 20 | 25 | 25 | 32 | 40 | 40 | 40 | 40 | 50 | 50 | 63 | 63 |
| 75 m | 20 | 20 | 25 | 25 | 32 | 40 | 40 | 50 | 50 | 50 | 63 | 63 | - |
| 100 m | 20 | 20 | 25 | 32 | 32 | 40 | 40 | 50 | 50 | 50 | 63 | 63 | - |
| 150 m | 20 | 25 | 25 | 32 | 40 | 50 | 50 | 50 | 50 | 63 | 63 | 63 | - |
| 200 m | 20 | 25 | 25 | 32 | 40 | 50 | 50 | 50 | 50 | 63 | 63 | 63 | - |
| 250 m | 20 | 25 | 32 | 40 | 40 | 50 | 50 | 50 | 50 | 63 | 63 | 63 | - |
| 300 m | 20 | 25 | 32 | 40 | 40 | 50 | 50 | 50 | 50 | 63 | 63 | 63 | - |
| 400 m | 25 | 32 | 40 | 40 | 40 | 50 | 50 | 50 | 63 | 63 | 63 | 63 | - |
| 500 m | 25 | 32 | 40 | 40 | 50 | 50 | 50 | 50 | 63 | 63 | 63 | - | - |
Dimenzování potrubí - systém SR - okruhové vedení |
|||||||||||||
| Délka | Průtok (l/min) | ||||||||||||
| 100 | 200 | 300 | 500 | 750 | 1 000 | 1 500 | 2 000 | 3 000 | 4 000 | 6 000 | 8 000 | 10 000 | |
| 25 m | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 25 | 32 | 32 | 40 | 40 | 40 |
| 50 m | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 25 | 32 | 40 | 40 | 40 | 40 |
| 75 m | 20 | 20 | 20 | 20 | 25 | 25 | 25 | 32 | 32 | 40 | 40 | 40 | 40 |
| 100 m | 20 | 20 | 20 | 20 | 25 | 25 | 25 | 32 | 40 | 40 | 40 | 40 | 40 |
| 150 m | 20 | 20 | 20 | 25 | 25 | 25 | 32 | 32 | 40 | 40 | 40 | 40 | 50 |
| 200 m | 20 | 20 | 20 | 25 | 25 | 25 | 32 | 40 | 40 | 40 | 40 | 40 | 50 |
| 250 m | 20 | 20 | 20 | 25 | 32 | 32 | 32 | 40 | 40 | 40 | 40 | 50 | 50 |
| 300 m | 20 | 20 | 20 | 32 | 32 | 32 | 40 | 40 | 40 | 40 | 50 | 50 | 63 |
| 400 m | 20 | 20 | 25 | 32 | 32 | 32 | 40 | 40 | 40 | 40 | 50 | 50 | 63 |
| 500 m | 20 | 20 | 25 | 32 | 32 | 40 | 40 | 40 | 40 | 40 | 50 | 63 | 63 |
SICOAIR splňuje veškeré požadavky zákazníků na moderní potrubí: |
|
|
 |
Ukázka přípravy trubek a vytváření spojů
 |
Hliníkové trubky systému SICOAIR disponují velmi vysokým průtokem, minimálním tlakovým spádem ve srovnání s tradičními ocelovými trubkami, nízkou hmotností, nekorodují a poskytují uživateli nízké náklady nejen na instalaci, ale i na provoz potrubního systému beze ztrát. |
 |
|
-
Rozvodní trubky; systém SicoAir
-
Spojky odbočky redukce; systém SicoAir
-
Příslušenství a nářadí; systém SicoAir
Nejprodávanější
Koleno 90° spojka o průměru 32 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až 70 °C,...
Zahnutá trubka o průměru 15 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až 70 °C, pracovní...
T-spojka o průměru 20 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až 70 °C, pracovní...
Práškově lakovaná hliníková trubka modré barvy o rozměru 25 / 22,2 mm určené pro potrubní rozvody stlačeného vzduchu a inertních plynů do 12,5 bar. Materiál trubky - slitina...
T-spojka s vnitřním závitem G3/4" o průměru 32 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20...
Koleno 45° nástrčná spojka o průměru 20 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až 70...
Přímá spojka s vnějším závitem G1 1/4" o průměru 32 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní...
Práškově lakovaná hliníková trubka modré barvy o rozměru 20 / 17,4 mm určené pro potrubní rozvody stlačeného vzduchu a inertních plynů do 12,5 bar. Materiál trubky - slitina...
Zahnutá trubka o průměru 25 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až 70 °C,...
45° spojka o průměru 32 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až 70 °C, pracovní...
45° spojka o průměru 40 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až 70 °C, pracovní...
Přímá spojka s vnějším závitem G1 1/2" o průměru 50 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní...
Přímá spojka s vnějším závitem G1"o průměru 32 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C...
Přímá spojka s vnitřním závitem G1" o průměru 32 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota...
Redukovaná přímá spojka o průměru 20 x 25 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až...
Přímá spojka s vnějším závitem G2" o průměru 63 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota...
Práškově lakovaná hliníková trubka zelené barvy o rozměru 20/17,4 mm o délce 6 m určené pro potrubní rozvody stlačeného vzduchu a inertních plynů do 12,5 bar. Materiál...
Koncová krabice vstup G3/4" a výstup 2 x G1/2". Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až...
Nylonová přímá spojka o průměru 32 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až 70...
Záslepka 63 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až 70 °C, pracovní tlak -0,6 až...
T-spojka s vnitřním závitem G1" o průměru 40 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20...
Přímá spojka s vnějším závitem G3/4"o průměru 20 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota...
Práškově lakovaná hliníková trubka modré barvy o rozměru 18 / 15 mm určené pro potrubní rozvody stlačeného vzduchu a inertních plynů do 12,5 bar. Materiál trubky - slitina...
Koleno 90° spojka o průměru 40 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až 70 °C,...
Nylonová přímá spojka o průměru 50 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až 70 °C,...
Koncová krabice vstup G1/2" a výstup 2 x G1/2". Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až...
Práškově lakovaná hliníková trubka modré barvy o rozměru 28 / 25 mm v délce 6 m určené pro potrubní rozvody stlačeného vzduchu a inertních plynů do 12,5 bar. Materiál...
Přímá spojka s vnitřním závitem G3/4" o průměru 25 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota...
Přímá spojka s vnějším závitem G1" o průměru 40 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota...
Práškově lakovaná hliníková trubka modré barvy o rozměru 15 / 13 mm určené pro potrubní rozvody stlačeného vzduchu a inertních plynů do 12,5 bar. Materiál trubky - slitina...
Záslepka 25 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až 70 °C, pracovní tlak -0,6 až...
Přímá spojka s vnějším závitem G1/2"o průměru 20 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota...
Koncová krabice vstup G3/4" a výstup 3 x G1/2". Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až...
Záslepka 40 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až 70 °C, pracovní tlak -0,6 až...
Nylonová přímá spojka o průměru 40 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až 70...
Redukovaná přímá spojka o průměru 25x32 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až...
T-spojka o průměru 32 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až 70 °C, pracovní...
Koleno 90° spojka o průměru 50 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až 70 °C,...
Redukovaná T-spojka s průměrem 32 a 25 mm odbočkou. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20...
T-spojka s vnitřním závitem G1/2" o průměru 25 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20...
