Vzduchová filtrace PROFI filtry

Atmosférický vzduch obsahuje nečistoty jako je : prach, různé formy uhlovodíků a vodu ve formě vlhkosti.
Všechny složky nečistot jsou nasávány do kompresoru a jsou obsaženy i ve stlačeném vzduchu a to dokonce včetně olejových částí, které se do vzduchu dostanou díky mazání kompresoru. Všechny části navzájem interagují jedna s druhou a vytváří abrazivní a korozivní emulzi, která může způsobit škody v potrubním vedení, na pneumatických systémech a samotných výrobcích. Profi kompresory od značky MARK určené přímé ke šroubovým kompresorům tyto veškeré nečistoty odstraní. Navíc můžete pohodlně sledovat stav zanešení filtrační vložky v těchto profi filtrech a včas tak doobjednat náhradní filtrační vložku pro výměnu.

Filtry značky MARK jsou odpovědí na pokročilejší poždavky na kvalitu vzduchu z kompresorů a zajišťují vysokou efektivitu a spolehlivost i pro sofistikovaná zařízení na stlačený vzduch.

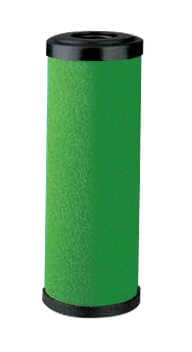

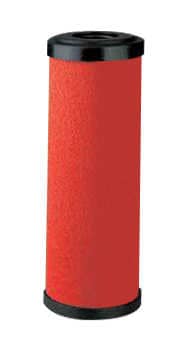

Koalescenční filtr série FMO Filtrace 0,1 um - zbytkový olej0,1 mg/m³ zelená identifikační barva Specifické použití jako předfiltr pro kondenzační sušičky, dále jako filtr odstraňující olej, preventivní filtr chránící potrubí atd.		Vysoce efektivní koalescenční filtr série FMM filtrace 0,01 um - zbytkový olej 0,01 mg/m³ červená identifikační barva Specifické použití jako filtr za sušičkou, předfiltr před FCA a ADS, pro pneumatické systémy, lakovny, pneudopravu, laserové řezání apod.

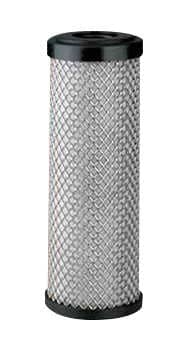

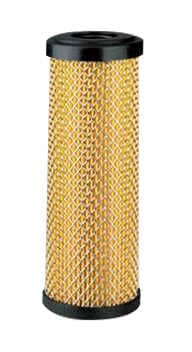

Předfiltr série FPRO filtrace 3 um žlutá identifikační barva Ideální ochrana potrubí a předfiltr v případech značného znečištění vzduchu kapalinami či prachem		Filtr s aktivním uhlím série FCA zbytkový olej 0,005 mg/m³ střbrná identifikační barva Filtr s aktivním uhlím slouží k odstranění páry, oleje a zbytkových uhlovodíků. Použití ve farmacii, potravinářství a chemickém průmyslu, fotografických laboratořích, obalové technice, galvánský zařízeních, kvalitním lakování atd....
	Prachový filtr série FPRE filtrace 1 um zelená identifikační barva Použití v systémech s velkým obsahem prachu, například výstup na adsorpčních sušičkách ADS. Je deklarován jako přídavný filtr za stupněm FPRO a jako předfiltr série FMM.

Přítomnost nečistot vede zejména k :

- Netěsnostem v potrubním vedení
- Vyšším nákladům na údržbu strojů
- Snížení kvality výrobků a firemní image

Rostoucí podíl automatizace a aplikace sofistikovanějších výrobků vyžadují od stlačeného vzduchu stále větší nároky na jeho kvalitu.

Filtry od firmy MARK mohou být řešením k zabránění všech škod potenciálně způsobených nečistotami obsaženými ve stlačeném vzduchu.

	Definice a užití
	Suchý vzduch - průmyslové systémy - měřící systémy - kvalitní lakování
	Bezolejový vzduch - farmacie, potravinářství, chemický průmysl, obalová technika - galvanické aplikace - fotografické laboratoře
	Bezolejový vzduch - pneudoprava - průmyslové lakování - řídící systémy - laserové řezání
	Servisní vzduch - pneunářadí - tryskání - stavebnictví

Stupně čistoty vzduchu
ISO 8573-1	Prach		Voda		Olej
třída dle	Rozměr	Koncentrace	Rosný bod	Obsah vody	Koncentrace
1	0,1 um	0,1 mg/m³	-70°C	0,003 g/m³	0,01 mg/m³
2	1 um	1 mg/m³	-40°C	0,11 g/m³	0,1 mg/m³
3	5 um	5 mg/m³	-20°C	0,88 g/m³	1,0 mg/m³
4	15 um	8 mg/m³	+3°C	6,0 g/m³	5 mg/m³
5	40	10 mg/m³	+7°C	7,8 g/m³	25 mg/m³
6	-	-	+10°C	9,4 g/m³	-

Filtrační schopnost
Série	Filtrace (1)	Efektivita	Zbytkový olej (1)	Tlaková ztráta		Třída dle ISO 8573 (2)
	um	%	mg/m³	mbar	psi	Prach	Olej
FMO	0,1	99,9	0,1	80	1,16	1	2
FMM	0,01	99,9999	0,01	90	1,30	-1	1
FCA	-	-	0,005	120	1,74	-	-1
FPRO	3	99,9	-	40	0,58	3	-
FPRE	1	99,9	-	80	1,16	2	-

Technická data
Typ	Průtok vzduchu			Tlak		Připojení	Velikost				Hmotnost
	l/min	m³/h	cfm	bar	psi	závit	A	B	C	D	kg
10	1 000	60	35	16	232	3/8"	187	88	20	60	0,7
13	1 300	78	46	16	232	1/2"	187	88	20	60	0,7
20	2 000	120	71	16	232	3/4"	257	88	20	80	0,8
33	3 300	198	117	16	232	1"	263	125	32	100	1,8
60	5 580	335	197	16	232	1"	363	125	32	120	2,5
85	8 500	510	300	16	232	1 1/2"	461	125	32	140	2,5
130	13 000	780	459	16	232	1 1/2"	640	125	32	160	3,2
170	16 600	996	586	16	232	2"	684	163	42	520	5,1
250	25 000	1 500	883	16	232	2"	935	163	42	770	7,1
400	40 000	2 400	1 413	16	174	3"	1 000	240	58	780	14

1 ) Referenční podmínky : tlak 7 bar (102psi), teplota +20°C
2 ) Třídy ISO vztažené k obsahu vody se nevztahují na filtry
Max. pracovní teplota : +66°C pro série FMO-FMM-FPRO-FPRE, +35°C pro sérii FCA
Min. pracovní teplota : +1°C

Korekční faktory průtoku při jiném tlaku než referenčním
Pracovní tlak (bar)	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Pracovní tlak (psi)	29	44	58	73	87	102	116	131	145	160	174	189	203	218	232
Korekční faktor	0,38	0,52	0,63	0,75	0,88	1,00	1,13	1,26	1,38	1,52	1,65	1,76	1,87	2,0	2,14

Nová hodnota průtoku je kalkulována pronásobením korekčního faktoru k reálné hodnotě tlaku s průtokem při referenčním tlaku filtrů.

Standardní části
Fixované tělo Pro připojení k potrubnímu vedení, s vysokým průtokem a nízkými ztrátami na výkonu.
Pohyblivá část těla po výměnu vložky, jednoduše odmontovatelné, se zařízením odpouštějícím tlak pro větší bezpečnost a vypouštění kondenzátu.
Filtrační vložka s dvojitou podporou z nerezové oceli, s tlakovým spojením a pro snadnou výměnu.
Automatické vypouštění s plovákem pro odpouštění separovaných tekutin.
Manuální odpouštění pro série FCA, FPRE.
Antikorozní povrch lakovaný povrch těla pro jeho dlouhou životnost.

Příslušenství
	Hliníkový manometr pro montáž na tělo filtru pro přímé odečtení stavu filtrační vložky
Indikátor tlaku pro montáž na tělo filtru viditelnost 360°, poskytuje vizuální signál, že je třeba vyměnit vložku filtru.
	Sada pro montáž na zeď pro snadné připevnění filtrů ke zdi Malá : pro F10 až F20 Střední : pro F33 až F130
Spojovací sada Malá : pro F10 až F20 Střední : pro F33 až F130 pro modulární instalaci baterie filtrů
