    Domů / Aktuality / Výběr velikosti kompresoru ve 3 krocích

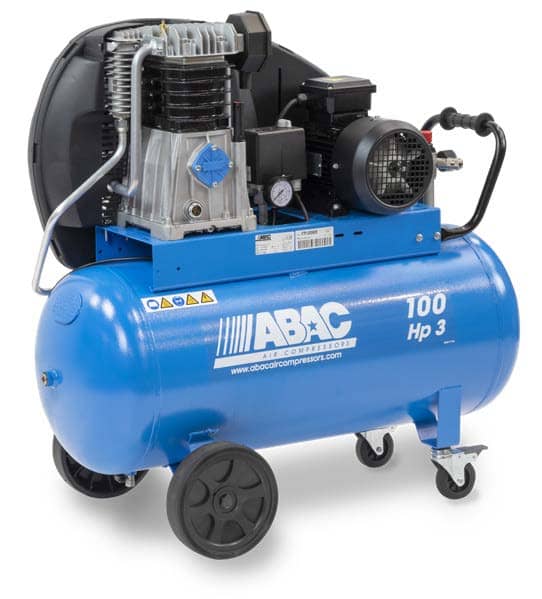

    Výběr velikosti kompresoru ve 3 krocích

    Stanovení správné velikosti kompresoru je velmi obtížná problematika, která vyžaduje značné zkušenosti od specialistů v oblasti techniky stlačeného vzduchu. Následující postup nicméně ukáže základní přibližné určení potřebného výkonu kompresoru. Kompletní nabídku kompresorů v našem e-shopu najde zde.

    KROK 1 - okamžitá spotřeba vzduchu a faktor využití

    Prvním krokem je stanovení okamžité spotřeby vzduchu pro jednotlivé aplikace, které hodláme využívat. Současně je třeba znát i tzv. faktor využití, což je velmi obecný poměr času, kdy připojené zařízení odebírá vzduch vůči celkovému času včetně odstávek. Základní aplikace, s nimiž se lze setkat a jejich parametry, jsou uvedené v následující tabulce:

    Zařízení Spotřeba stlačeného vzduchu Faktor využití
    Výroba (nepřetržité využití) Údržba (občasné využití)
    Vrtačka 10 mm 500 0,2 0,1
    Úhlová bruska 125 mm 900 0,2 0,2
    Úhlová bruska 160 mm 1 600 0,1 0,1
    Leštička 900 0,1 0,2
    Příklepový utahovák 1/2" 450 0,2 0,1
    Příklepový utahovák 1" 800 0,2 0,1
    Sekací kladivo 400 0,1 0,05
    Lakovací stroj 500 0,2 0,3
    Mycí pistole 350 0,05 0,05
    Stříkací pistole 300 0,6 0,1
    Malá mycí pistole 300 0,1 0,2
    Tryskací pistole 6 mm 2 000 0,6 0,1
    Tryskací pistole 8 mm 3 500 0,6 0,1
    Dýchací maska, lehká práce 50 0,6 0,2
    Dýchací maska, těžká práce 200 0,6 0,2
    Pneumatický zvedák na automobily 180 0,2 0,1
    Pneumatický zvedák
    pro autobusy/nákladní vozy    		 300 0,3 0,2
    Pneumatické dveře 60 0,4 0,1
    Ofukovací pistole 90 0,2 0,1
    Brzdový tester 120 0,2 0,1
    Vysavač 180 0,2 0,1
    Hřebíkovač 2 bar 60 0,2 0,1
    Hřebíkovač 3,5 bar 120 0,2 0,1
    Maznice 120 0,2 0,1
    Zouvačka pneumatik 30 0,3 0,2
    Momentový klíč 3/8" 150 0,2 0,1
    Momentový klíč 3/4" 210 0,2 0,1
    Huštění pneumatik 60 0,3 0,2
    Přepouštěcí proplach 90 0,2 0,1
    Průmyslové lakování 600 0,3 0,2
    Pěchovací kladivo - malé 90 0,2 0,1
    Pěchovací kladivo - velké 300 0,2 0,1
    Sbíječka střední 3 840 0,3 0,2



    KROK 2 - stanovení celkové
    spotřeby vzduchu

    Pokud známe okamžité spotřeby jednotlivých zařízení a jejich faktor využití, pokračujeme následujícím postupem:

    • určíme průměrné spotřeby jednotlivých zařízení vynásobením okamžité spotřeby a faktoru využití
    • stanovíme celkovou spotřebu, jako možný souběh několika používaných zařízení
    • připočteme rezervu pro úniky
    • vezmeme v potaz rezervu na budoucí potřeby

    KROK 3 - návrh sacího výkonu kompresoru

    U kompresorů v katalogu je uveden sací výkon. Výtlačné množství je však výrazně nižší. Obecně lze pro výtlačné množství uvažovat s těmito hodnotami poměru k sacímu výkonu:

    • přímý pohon 49 - 52 %
    • klínové řemeny - jednostupňový 55 - 61 %
    • klínové řemeny - dvoustupňový 72 - 77 %

    Dále je třeba vzít v potaz vytížení v čase, které je závislé na charakteristice motoru a otáčkách. Pro usnadnění návrhu kompresoru uvádíme orientační tabulku pro vztah mezi spotřebou a sacím výkonem.

    		 Spotřeba
    (l/min)    		 Sací výkon (l/min)
    PŘÍMÝ ŘEMENY
    1stupňový 2stupňový
    10 46 46
    20 92
    30 139
    40 185
    50 231 193
    60 277 231
    70 323 270
    80 370 308
    90 347
    100 385
    110 424 366
    120 462 400
    130 501 433
    140 466
    150 500
    160 533
    170 566
    180 599
    190 633
    200 666
    250 833
    300 999
    350 1 166

    Příklad výpočtu požadavků na vzduch v dílně:

    Navrhněme kompresor schopný dodat vzduch pro současné použití 2 ks ofukovacích pistolí, 1 ks příklepového utahováku 1/2" a 2 ks stříkacích pistolí. Z tabulky na str. 8 doplníme okamžité spotřeby jednotlivých nářadí a faktory využití v dílenském provozu:

    Výběr velikosti kompresoru

    2× ofukovací pistole
    1× příklepový utahovák
    2× stříkací pistole

    		 2 x 90 x 0,1 = 18
    1 x 450 x 0,1 = 45
    2 x 300 x 0,1 = 60

    celková spotřeba

    rezerva pro úniky 10%:
    rezerva pro budoucí potřeby 30%:

    		 123 l/min

    12 l/min
    37 l/min

     celková spotřeba s rezervami

    		 172 l/min

    Z tabulky mezi spotřebou a sacím výkonem můžeme odečíst sací výkon na úrovni 570 l/min, kterému odpovídá např. kompresor PROLINE A49B s příkonem 4 kW a sacím výkonem 595 l/min. Kompletní článek jak správně vybrat kompresor zde.
