Spojovací systémy v oblasti automatizační techniky

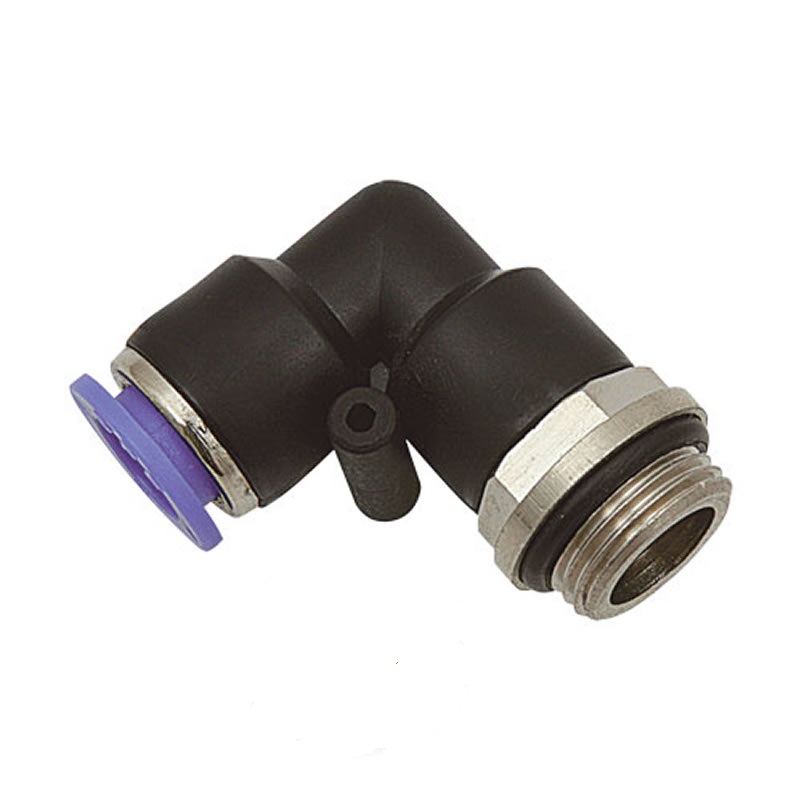

Nástrčné spojky v plastovém a mosazném provedeníJedná se o nejmodernější systém spojování plastových hadiček s nejjednodušším montážním postupem. Hadičku jednoduše zasunete do spojky a tlak v hadičce se společně s břitem ve spojce postarají o to, aby hadička ve spoji perfektně držela. Pro demontáž spojky stačí odpustit tlak, stisknout kroužek a vytáhnout hadičku. U tohoto typu spojek záleží na vnějším průměru hadičky!
|
 |

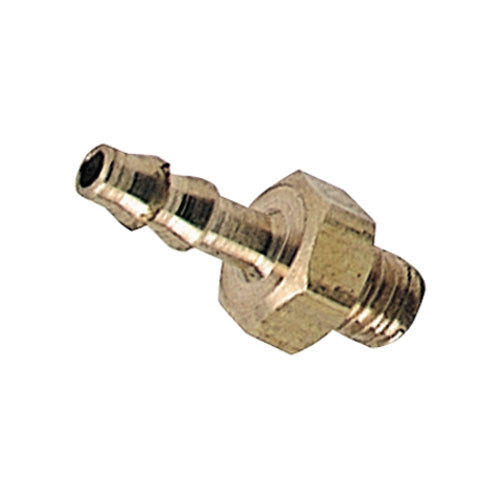

Šroubení s nástrčným trnemNejjednodušší systém spojování plastových hadiček. Hadičku pouze nasunete na trn a vše je hotovo! U tohoto typu spojek závisí pouze na vnitřním průměru.
|
 |

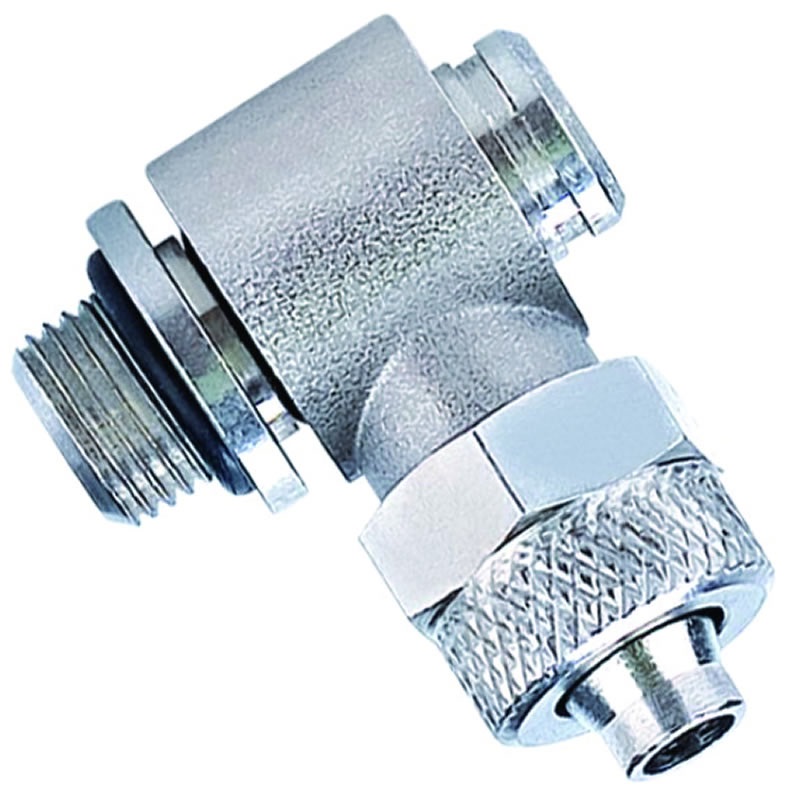

Šroubení s převlečnou maticíTradiční způsob spojování hadiček. Montáž je o něco pracnější než u předchozích spojů. Nejprve je zapotřebí odšroubovat matičku ze šroubení a protáhnout jí hadičkou. Poté hadičku narazíme na trn šroubení a na závěr dotočíme matičku na tělo šroubení. U tohoto typu šroubení záleží jak na vnějším, tak na vnitřním průměru hadiček!
|
 |

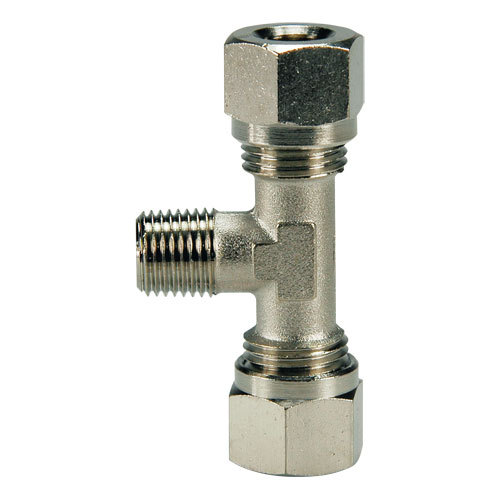

Šroubení s řezným kroužkemNejrobustnější způsob spojování plastových hadiček. Nejprve je nutné seříznout kolmo hadičku. Poté na ní vsuneme matičku ze šroubení a do seříznutého konce vložíme dutinku. Takto osazenou hadičku připevníme k tělu šroubení pomocí matičky. U tohoto typu šroubení záleží jak na vnějším, tak na vnitřním průměru hadiček.
|
 |
