Používejte výhradně kvalitní vzduch!
Perfektně upravený stlačený vzduch je základem spolehlivého a bezproblémového využití. Stlačený vzduch obsahuje pevné nečistoty nasáté kompresorem, vlhkost a zbytkový olej z kompresoru. Všechny tyto tři složky spolu interagují a vytvářejí agresivní emulzi nazývanou kondenzát, která může výrazně poškozovat potrubní systémy a výrobní či řemeslné technologie. Důsledkem používání nekvalitního vzduchu obsahujícího kondenzát je snížená životnost technologií, vyšší náklady na výrobu vzduchu díky nadměrnému tlakovému spádu, časté poruchy a neplánované odstávky a investice do servisu či nových zařízení. V našem programu naleznete mnoho zařízení pro efektivní řešení problematiky úpravy vzduchu.
Kvalita stlačeného vzduchu podle ISO 8573.1
Kvalita stlačeného vzduchu je řešena normou ISO 8573.1, která udává různé třídy kvality vzduchu v závislosti na maximálním přípustném množství prachu, vody a oleje obsažených ve stlačeném vzduchu. Kvalita vzduchu je celkově charakterizována kombinací tří čísel určených podle následujících tabulek:
Stupně čistoty vzduchu |
|||||
| Třída dle ISO 8573-1 |
Prach | Voda | OLEJ | ||
| Rozměr | Koncentrace | Rosný bod | Obsah vody | Koncentrace | |
| 1 | 0,1 μm | 0,1 mg/m³ | -70 °C | 0,003 g/m³ | 0,01 mg/m³ |
| 2 | 1 μm | 1 mg/m³ | -40 °C | 0,11 g/m³ | 0,1 mg/m³ |
| 3 | 5 μm | 5 mg/m³ | -20 °C | 0,88 g/m³ | 1,0 mg/m³ |
| 4 | 15 μm | 8 mg/m³ | +3 °C | 6,0 g/m³ | 5 mg/m³ |
| 5 | 40 μm | 10 mg/m³ | +7 °C | 7,8 g/m³ | 25 mg/m³ |
| 6 | - | - | +10 °C | 9,4 g/m³ | – |
Filtrační schopnost: |
||||||
| Série | Filtrace * μm |
Efektivita % |
Zbytkový olej * mg/m³ |
Tlaková ztráta | Třída dle ISO 8573.1 | |
| mbar | Prach | Olej | ||||
| AFP | 3 | 99,9 | - | 40 | 3 | - |
| AFM | 0,1 | 99,9 | 0,1 | 80 | 1 | 2 |
| AFS | 0,01 | 99,9999 | 0,01 | 90 | <1 | 1 |
| AFA | - | - | 0,005 | 120 | - | <1 |
| *) referenční podmínky: tlak 7 bar, teplota +20 °C | ||||||

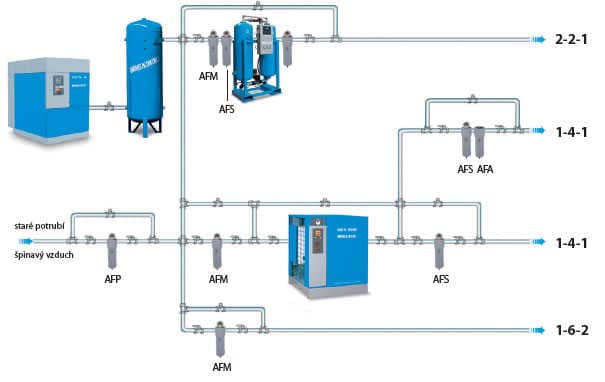

Správná volba pro lepší výrobu
Pro každou aplikaci je třeba jiné kvality stlačeného vzduchu. Vyberte si vždy takovou kvalitu vzduchu, kterou
potřebujete přesně pro Vaši výrobu a zajistěte její úroveň pomocí patřičných zařízení pro úpravu vzduchu.
 |
SUCHÝ VZDUCH
|
BEZOLEJOVÝ VZDUCH
|
|
BEZOLEJOVÝ VZDUCH
|
|
SERVISNÍ VZDUCH
|
