Adsorpční sušička vzduchu ADRY-150
Kód: ADRY-150.svg?676e60b7)
Související produkty
Detailní popis produktu

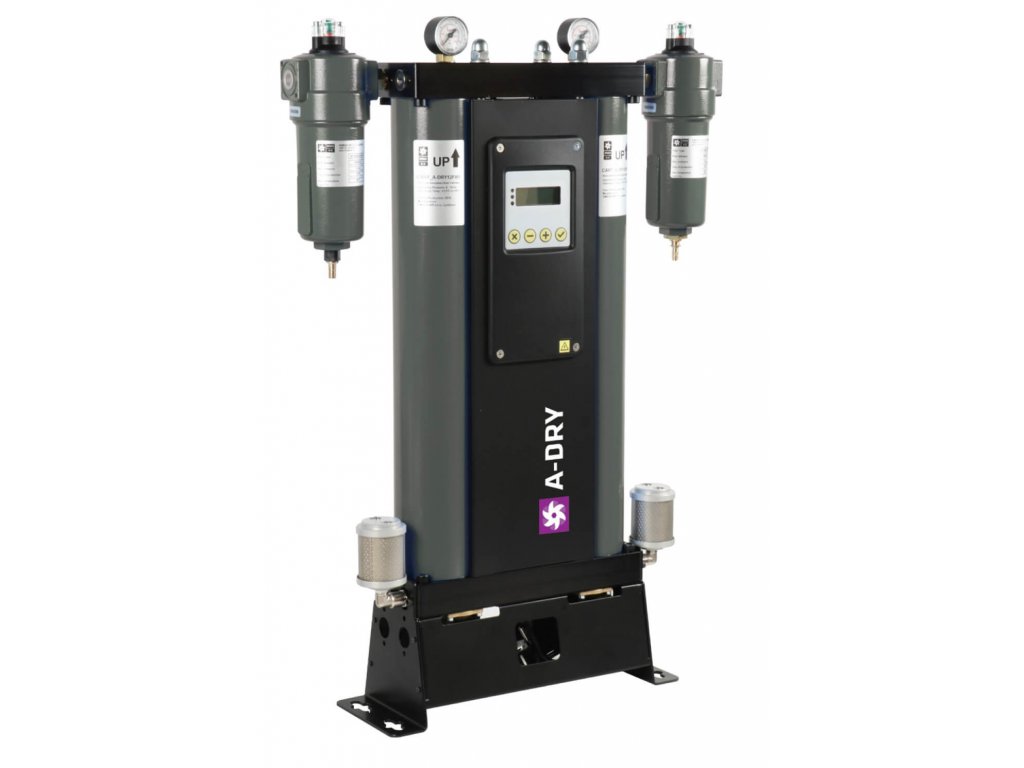

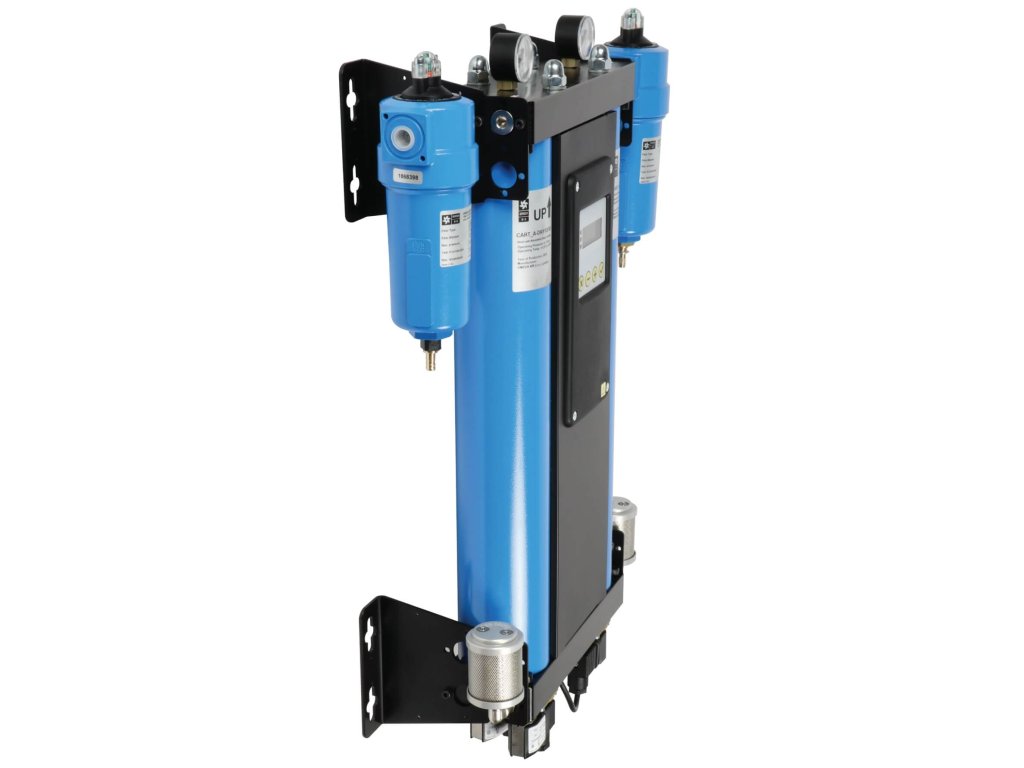

Adsorpční sušička stlačeného vzduchu ADRY-150
- malé adsorpční sušičky pro perfektní odstranění vlhkosti ze stlačeného vzduchu s regenerací věží profukováním
- standardní verze s rosným bodem -40 °C; na dotaz v provedení s rosným bodem -25 °C nebo -70 °C
- pracovní teplota +1,5 °C až +50 °C; elektrické napětí 230 V 50/60 Hz, el. krytí IP65
- modulární koncept umožňuje extrémně rychlou údržbu a spolehlivý provoz
- vylepšená adsorpční schopnost díky použití dvou vrstev adsorbentu - molekulární síto a silikagel
- elektronická řídicí jednotka ADC 4.0 s možností připojení senzoru rosného bodu a přístupem k zařízení přes webserver
- 4 ovládací ventily s membránami z vysoce trvanlivého NBR vyztuženého PA, manometry z horní strany pro odečet tlaku ve sloupcích
- součástí dodávky vstupní mikrofiltr AFS 0,01 µm a výstupní prachový filtr AFR 1 µm
- určeno pro všechny aplikace s vysokými požadavky na minimální vlhkost ve stlačeném vzduchu
- důležité upozornění: sušičky A-DRY spotřebují pro regeneraci výrobních sloupců zhruba 15-20 % stlačeného vzduchu
Korekční faktor F1 - Pracovní tlak |
|||||||||||||||
| Pracovní tlak bar | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Korekční faktor | 0,38 | 0,5 | 0,63 | 0,75 | 0,88 | 1 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 |
Vstupní teplota - korekční faktor F2 |
Rosný bod - korekční faktor F3 |
||||||||||||||
| Pracovní tlak bar | 25 | 30 | 35 | 40 | 45 | 50 | Rosný bod °C | -25 | -40 | -70 | |||||
| Korekční faktor | 1 | 1 | 1 | 0,97 | 0,87 | 0,80 | Korekční faktor | 1,1 | 1,0 | 0,7 | |||||
| Pro výpočet správného průtoku zařízení za skutečných provozních podmínek vynásobte nominální průtok příslušným korekčním faktorem(y). Korekční průtok = nominální průtok x F1 x F2 x F3 |
|||||||||||||||
#ShowMore#
Čtyři nezávisle
|
Kompaktní
|
Tlakoměry |
Odnímatelný
|
 |
 |
 |
 |
| K zajištění optimální a kompletní kontroly nad procesem sušení jsou použity čtyři vysoce kvalitní elektromagnetické ventily. Individuální ovládání každého ventilu vede k zamezení tlakových špiček během přepínání sloupců. | Kompaktní a robustní design horního a spodního řídícího bloku zajišťuje spolehlivý provoz. Čistící vzduchová větev je namontována na horním bloku se zpětným ventilem, takže může být tryska vyměňována, pokud je to zapotřebí. | Dva manometry umístěné z horní strany horního řídícího bloku poskytují spolehlivé informace o tlaku v každém z výrobních sloupců. V kombinaci s LED indikací jsou manometry excelentním nástrojem pro diagnostiku tlaku během provozu sušičky. | Pro vyjmutí výrobního sloupce z konstrukce sušičky je zapotřebí povolit pouze dva šrouby. Výměna adsorpčního materiálu nikdy nebyla tak snadná a rychlá - můžete ušetřit drahocenný čas a peníze. |
Energetické úspory |
Desetiminutový provozní cyklus |
| Sušičky A-DRY je možné volitelně vybavit o vzdálenou správu, kdy jsou ovládány stand-by signálem z kompresoru nebo nadřazeného řídícího systému. Pokud je přítomen stand-by signál, vzduch může volně proudit oběma sloupci ve směru ze vstupu na výstup. Řídící jednotka sušičky je ve stand-by módu a je připravena k přepnutí do normálního provozu, jakmile k tomu obdrží příslušný signál. Signál stand-by je přiveden do sušičky A-DRY přes reléový kontakt na řídící jednotce. |
Energetické ztráty sušiček A-DRY jsou optimalizovány díky provoznímu cyklu v délce 10 minut:
Prodloužený provozní cyklus s 12 přepnutími za hodinu se také odráží v menší míře opotřebení, tedy ve větší spolehlivosti provozu. |
Hlavní součásti
|
 |
Snadná údržba
Díky inovativnímu sloupci lze výměnu adsorbentu provést během několika minut. Celý sloupec může být ze sušičky vyjmut uvolněním čtyř horních matic a odstraněním bočních pojistných šroubů.
Sloupec může být naplněn novým adsorbentem či zcela nahrazen novým sloupcem.
Když je sloupec vyjmutý, vzniká přímý přístup k zpětnému ventilu, čistící trysce a není nutné kompletně rozebrat celou adsorpční sušičku.
Ventily a membrány jsou umístěny pod spodní částí řídícího bloku se snadným přístupem umožňujícím jejich rychlou údržbu či výměnu.
 |
|
Fyzikální teorieStlačený vzduch obsahuje kontaminanty jako jsou voda, olej a pevné nečistoty, které musí být ze vzduchu odstraněny nebo zredukovány na přijatelnou úroveň podle specifických požadavků jednotlivých aplikací. Norma ISO 8573-1 specifikuje třídy kvality stlačeného vzduchu pro tyto jednotlivé složky kontaminace vzduchu. Vlhkost (obsah vodních par) je vyjádřena pojmem tlakového rosného bodu (PDP), kdy se rosným bodem rozumí teplota, při níž je vzduch 100% nasycen vlhkostí. Pokud je teplota vzduchu nižší nebo rovna rosnému bodu, nastává proces nazývaný kondenzace. Redukce obsahu vody na úroveň rosného bodu +3 °C je zpravidla dosažena pomocí kondenzačních sušiček, které jsou používány pro většinu průmyslových aplikací. Adsorpční sušičkyTypické aplikace pro adsorpční sušičky jsou venkovní instalace, kde nastává riziko zmrznutí vody a aplikace s velmi vysokými požadavky na suchý vzduch (PDP < +3 °C) jako jsou procesy v potravinářství, nápojovém, chemickém, farmaceutickém a elektronickém průmyslu. Nejběžnějším typem adsorpčních sušiček jsou sušičky se studenou regenerací, které jsou díky své jednoduchosti a spolehlivosti relativně málo nákladnou investicí. |
Řídící jednotkaŘídící jednotka instalovaná na adsorpčních sušičkách řady A-DRY v kombinaci s indikátory monitorujícími provoz sušičky zajišťuje provoz celého zařízení. Řídící jednotka zobrazuje informace o stavu pomocí šesti LED diod - jedné pro napájení, jedné pro stav alarm/ stand-by a čtyř pro kontrolu stavu ventilů. Každá ze čtyř LED diod zobrazuje stav ovládaného ventilu, což obsluze umožňuje kdykoliv zjistit aktuální konfiguraci jednotlivých pozic ventilů. Tyto informace společně s daty z indikátorů v jednotlivých sloupcích umožňují monitoring a analýzu provozu adsorpční sušičky, stejně jako vylepšují hledání případných závad a poruch.
|
Dvě vrstvy vysoce
|
Pružinový systém
|
Povrchová ochrana |
Přesné CNC obrábění
|
 |
 |
 |
 |
| Adsorpční sušičky série A-DRY používají vysoce kvalitní robustní adsorbent, díky němuž poskytují stabilní provoz s nízkým vstupem potřebné energie. Primární vrstva adsorbentu je tvořena molekulárním sítem s extrémně vysokým potenciálem sušení. Aby nedošlo k potenciální degradaci primární vrstvy kapalnou vodou, je spodní část sloupce naplněna voděodolným silikagelem. | Během provozu působí na adsorbent tlakové síly, které vedou k pohybu adsorpčního materiálu, čímž dochází k nežádoucímu tření. Úbytek adsorbentu vede ke snížení efektivity. Z tohoto důvodu jsou sušičky A-DRY vybaveny pružinovým systémem působícím konstantní přítlačnou silou na adsorbent umístěný ve sloupci, což zajišťuje provoz bez pohybu adsorbentu. |
Výrobní sloupce a ostatní kovové části jsou práškově lakované epoxidovou barvou. Hliníkové součásti použité na sušičkách A-DRY jsou vybavené anodizovaným povrchem k zabránění potenciální oxidace. |
Současné CNC obrábění zaručuje vysokou kvalitu, perfektní utěsnění a spolehlivý provoz všech komponent sušičky. Vestavěné vysoce kvalitní materiály garantují hladký provoz daného zařízení. |
Doplňkové parametry
| Kategorie: | Sušičky vzduchu odstranění vlhkosti stlačeného vzduchu |
|---|---|
| Tlak: | 16 bar |
| Připojení: | 1" |
| Příkon motoru: | 35 W |
| Napětí sítě: | 230/50 V/Hz |
| Rozměry: | 725 x 240 x 1440 mm |
| Průtok: | 2 500 l/min |
| Servisní interval: | Každé 2 roky |
| Vybavení: | Řídící jednotka LED displej, Filtrace |
| Tlakový rosný bod: | -70 °C, -40 °C, -25 °C |
| Typ sušičky: | Adsorpční sušička |
-
Produktový list (2.5 MB)
-
Katalogový list (101.8 kB)
-
Technický výkres (809 kB)
-
Manuál k použití (2.1 MB)
