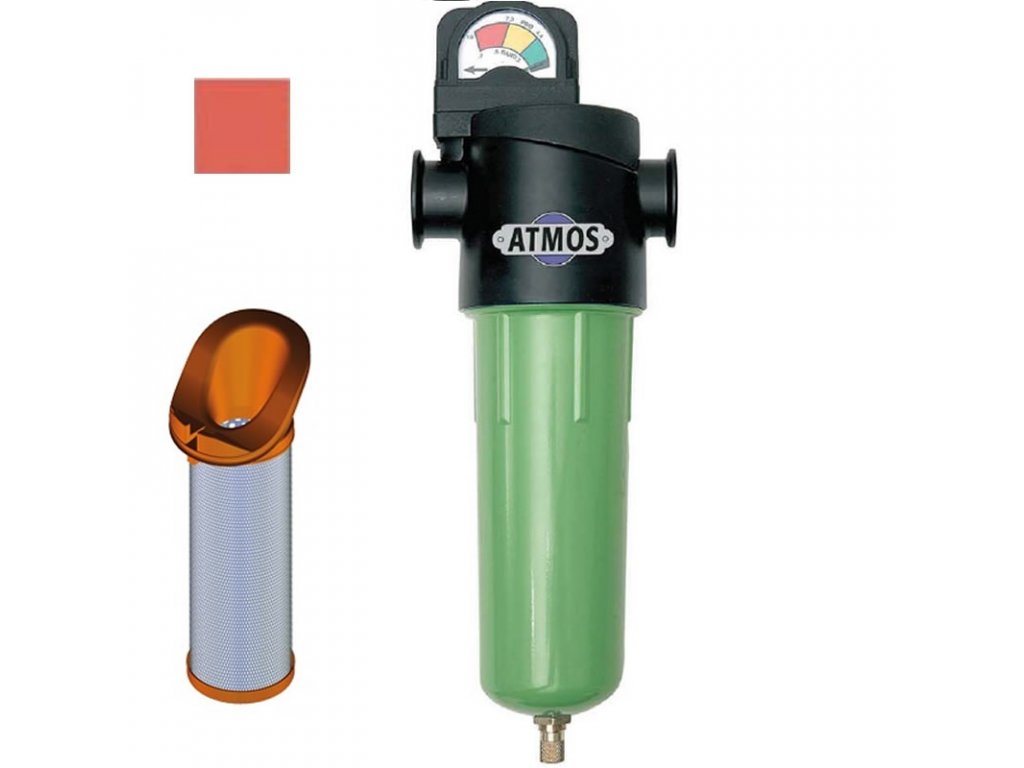

Základný filter NGF - 1/2"
Kód: F04-B-SFSúvisiaci tovar
Podrobný popis
Filtračná vložka pre vzduchový filter NGF - F04-B-SF
Spoločnosť Hankison je jedným z popredných výrobcov zariadení na sušenie a filtráciu stlačeného vzduchu.
Výrobky Hankison sú celosvetovo známe svojím vynikajúcim výkonom, dlhodobo overenou spoľahlivosťou a optimálnou úsporou energie.
Séria NGF je založená na použití najnovších materiálov používaných pri filtrácii stlačeného vzduchu a bola vyvinutá na zabezpečenie dokonalej kvality stlačeného vzduchu pri nízkych prevádzkových nákladoch.
 |
Kvalita stlačeného vzduchu a úspora energieNový rad NGF bol vyvinutý tak, aby spĺňal medzinárodne uznávanú normu pre stlačený vzduch ISO 8573. Výkonnosť filtračných prvkov bola potvrdená v súlade s testovacími predpismi ISO 12500. Séria NGF používa ako filtračné médium skladané filtračné prvky, ktoré sa vyznačujú extrémne veľkou plochou. Výsledkom je výrazné zníženie tlakových strát. Jedinečný tvar hláv filtračných prvkov umožňuje neturbulentný priechod prichádzajúceho stlačeného vzduchu. Okrem toho optimalizované prietokové cesty a nový dizajn koncových uzáverov ďalej minimalizujú tlakové straty v tejto sérii filtrov. |
Jedinečné veľkosti filtrovCelkovo 14 modelov pokrýva objemové prietoky od 34 m³/h do 2549 m³/h.
|
Prehľad výkonu
|
Medzinárodné normy na skúšanie a meranie kvality stlačeného vzduchu ISO 12500Norma ISO 12500 definuje univerzálne skúšobné metódy pre výrobcov filtrov stlačeného vzduchu.
Rad NGF bol testovaný a overený podľa normy ISO 12500
|
|||||||||||||||||||||||||||||||||||||
Triedy kvality podľa normy ISO 8573.1:2009
Medzinárodná norma ISO 8573 definuje kvalitu stlačeného vzduchu na základe množstva zostávajúcich zložiek v stlačenom vzduchu, ako sú oleje, častice alebo aerosóly.
- Norma rozlišuje tri základné formy znečistenia stlačeného vzduchu: pevné látky, voda a olej.
- Kontaminácie sú klasifikované a označujú triedu kvality, počnúc triedou 0, najvyššou triedou kvality, až po triedu 9, najnižšiu triedu kvality
Rozmery filtrov NGF pre stlačený vzduch - séria SF |
||||||||||||
| model | objemový prevádzkové prietok [m³/h] |
max prevádzkové tlak [bar] |
hmotnosť [kg] |
A [mm] |
B [mm] |
C [mm] |
D [mm] |
pripojenie R |
||||
| F02-B-SF | 34 | 16 | 0,8 | 113,6 | 205,5 | 171,4 | 102 | 1/4" | ||||
| F03-B-SF | 59 | 16 | 0,8 | 113,6 | 205,5 | 171,4 | 102 | 3/8" | ||||
| F04-B-SF | 85 | 16 | 0,9 | 113,6 | 252 | 216,4 | 102 | 1/2" | ||||
| F06-B-SF | 127 | 16 | 1,4 | 132 | 262,1 | 219,8 | 127 | 3/4" | ||||
| F07-B-SF | 175 | 16 | 1,4 | 132 | 262,1 | 219,8 | 127 | 3/4" | ||||
| F08-B-SF | 267 | 16 | 1,5 | 132 | 326,1 | 283,8 | 127 | 1" | ||||
| F10-B-SF | 437 | 16 | 3,8 | 200 | 336,7 | 276,1 | 178 | 1 1/2" | ||||
| F11-B-SF | 612 | 16 | 4,5 | 200 | 433,7 | 373,1 | 178 | 1 1/2" | ||||
| F12-B-SF | 681 | 16 | 5,3 | 200 | 566 | 505,4 | 178 | 2" | ||||
| F13-B-SF | 993 | 11 | 8,4 | 230,8 | 634,4 | 550 | 204 | 2 1/2" | ||||
| F14-B-SF | 1317 | 11 | 8,4 | 230,8 | 634,4 | 550 | 204 | 2 1/2" | ||||
| F15-B-SF | 1750 | 11 | 8,4 | 230,8 | 634,4 | 550 | 204 | 2 1/2" | ||||
| F16-B-SF | 2039 | 11 | 12,5 | 230,8 | 817,1 | 732,7 | 204 | 3" | ||||
| F17-B-SF | 2549 | 11 | 28,7 | 230,8 | 1085,1 | 1000,7 | 204 | 3" | ||||
Korekčný súčiniteľ |
||||||||||||
| PREVÁDZKOVÝ PRETLAK (bar) | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | |||
| FAKTOR | 0,63 | 0,75 | 0,88 | 1 | 1,13 | 1,38 | 1,65 | 1,87 | 2,13 | |||
FILTRAČNÉ ELEMENTY NGF |
||||||||||||
| farba vložky |
rad | typ | trieda kvality ISO pevných látok |
trieda kvality ISO olej |
veľkosť pevných látok μm |
účinnosť zachytenie častíc |
obsah zvyškového oleje mg/m³ |
max. Δp suchého filtra bar |
max. Δp zmáčaného filtru bar |
|||
 |
SF | Centriflex | 3 | 5 | 3 | - | 5 | 0,06 | 0,07 | |||
 |
PF | Univerzálny filter | 2 | 4 | 1 | 99,999+% | 2 | 0,04 | 0,1 | |||
 |
HF | Vysoko výkonný jemný filter | 1 | 1 | 0,01 | 99,999+% | menej ako 0,01 | 0,04 | 0,12 | |||
 |
UF | Vysoko výkonný ultrajemný filter | 1 | 1 | 0,01 | 99,999+% | menej ako 0,0013 | 0,6 | 0,14 | |||
 |
CF | Filter s aktívnym uhlím | 1 | 1 | 0,01 | 99,999+% | menej ako 0,0044 | 0,07 | - | |||
Dodatočné parametre
| Kategória: | Základné filtre pre stlačený vzduch SF |
|---|---|
| prevedenie: | Základný filter |
| Tlak: | 16 bar |
| Pripojenie: | 1/2" |
| Rozmery: | 113 x 252 mm |
| Certifikácia: | ISO 8573-1 (IUTA) |
| Filtrácia: | 3 um |
| Vložka filtra: | SF-04 |
| Materiál: | Hliník |
| Odpúšťanie kondenzátu: | Automatické |
| Pracovná teplota: | +1,5 / +65 °C |
| Prietok: | 1 416 l/min |
| Zvyškový olej: | <5 mg/m³ |
| Trieda kvality - oleje: | 5 |
| Trieda kvality - pevné nečistoty: | 3 |
Buďte prvý, kto napíše príspevok k tejto položke.
Buďte prvý, kto napíše príspevok k tejto položke.
Hankison spojil sily s SPXSpoločnosť Hankison funguje na obchodnom trhu už od roku 1948 a za tie roky pôsobila vždy ako priekopník v odbore úpravy stlačeného vzduchu. Dodnes pokračuje v rozširovaní svojich možností a technológií v oblasti výroby sušičov a filtrov stlačeného vzduchu. V súčasnosti spojil Hankison sily so skupinou ďalších firiem podobného zamerania - SPX Flow Technology. Vďaka tomuto kroku je spoločnosť schopná neustále inovovať a zlepšovať kvalitu svojej ponuky výrobkov. Svoje spoločné skúsenosti využívajú v najmodernejších laboratóriách, aby zabezpečili, že výsledné produkty sú tie najlepšie, ktoré možno nájsť na svetovom trhu. Samozrejme, existujú rôzne certifikácie systémov kvality (napr. ISO 9001:2009 a ISO 14001:2009). Táto kombinácia sa odráža aj v konečnej cene výrobkov, ktorá určite poteší vašu peňaženku. |
 |
