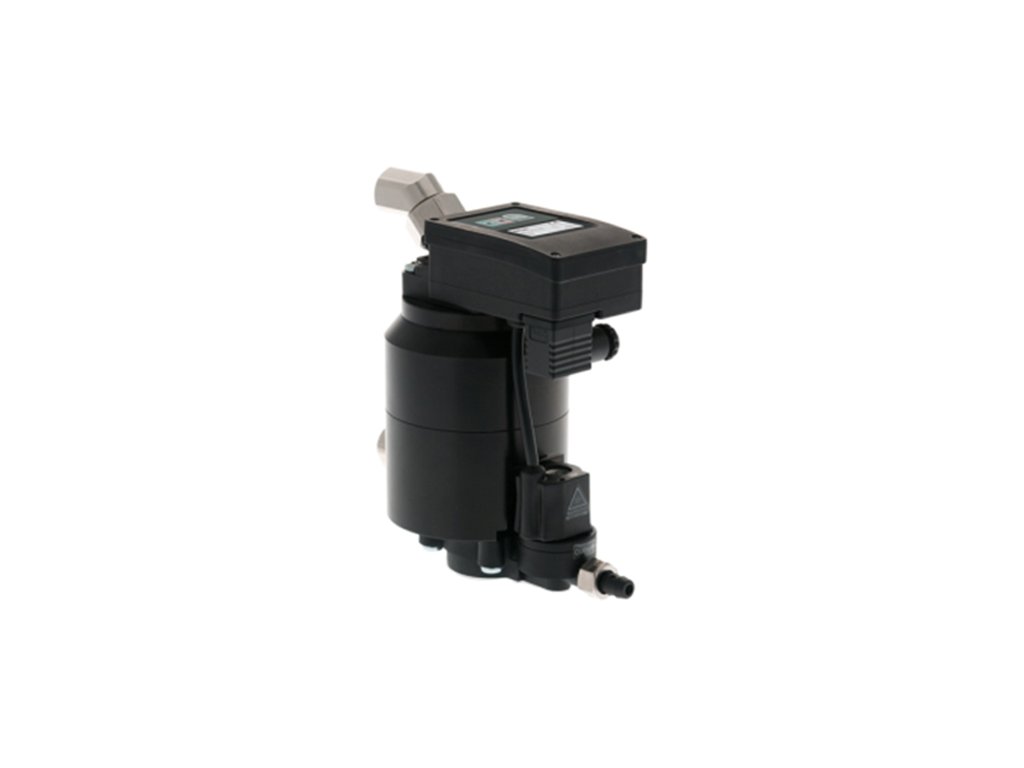

Automatický odpúšťač kondenzátu LD203

Podrobný popis

Inteligentný odpúšťač kondenzátu LD203

• najmodernejší systém odvodu kondenzátu s automatickou kontrolou chodu, detekciou poruchy a bez vypúšťania vzduchu
• vitónová membrána FKM pre dlhú životnosť, eloxované hliníkové telo s tvrdeným povrchom pre extrémnu odolnosť voči kondenzátu
• dvojité filtračné sitko na ochranu ventilového systému pred upchatím, snímanie hladiny pomocou dvoch kapacitných snímačov
• nastaviteľné pripojenie umožňuje rýchlu montáž v rôznych smeroch, elektrické pripojenie cez konektor DIN 43650B
• výstup s alarmom pre vzdialenú správu prostredníctvom 4-pólového konektora M12; ovládací panel s dvoma LED signálmi a testovacím tlačidlom
• navrhnuté na účinný bezstratový odvod kondenzátu zo sušičiek, tlakových nádob a filtrov
• dôležitá poznámka: kapacity odpustenia sú uvedené pre klimatický región strednej Európy

Prečo používať inteligentný odvod kondenzátu - LD

Pri stláčaní vzduchu sa môže v tlakovej nádobe alebo vzdušníku tvoriť kondenzát. Ten sa hromadí v nádobe a dochádza ku korózii. Nežiaduci kondenzát sa tiež viaže na odchádzajúci stlačený vzduch a poškodzuje iné pneumatické komponenty, ako sú pneumatické nástroje, valce a NC stroje. Aby sa tomuto procesu predišlo, je potrebné z času na čas vypustiť kondenzát z tlakovej nádoby kompresora a vykonať potrebnú údržbu stroja. Pre jednoduché a pohodlné vypúšťanie môžeme zvoliť tieto automatické odvádzače kondenzátu, ktoré za nás vykonajú potrebnú údržbu automaticky. Zabráňte opotrebovaniu a korózii v systéme stlačeného vzduchu. Malé rozmery, žiadny hluk a vypúšťanie samotnej vody bez stlačeného vzduchu. Tým sa neznižuje prietok vzduchu ako v prípade automatických odvzdušňovačov.

Hlavné výhody odpúšťačov kondenzátu jednoduchý odvod kondenzátu zo všetkých zariadení v kompresorovni menšie opotrebovanie potrubia a výrobných zariadení menej odstávok výroby takmer žiadna údržba
Zníženie rizika predchádzanie opotrebovaniu a korózii systému stlačeného vzduchu
použitie pre všetky zariadenia využívajúce stlačený vzduch - sušičky, filtre, tlakové nádoby

Nový rad odvádzačov kondenzátu LD využíva na svoju funkciu systém nazývaný kapacitné odvádzanie. V porovnaní s tradičným odpustením času má tento systém niekoľko významných výhod.

Proces vypúšťania kondenazátu

Kondenzát sa dostáva cez prípojku ❶. V nádrži ❷ kondenzát sa zhromažďuje a membránový ventil ❸ necháva vypúšťací otvor uzavretý. Pri zvyšovaní hladiny plávajúce teleso stúpa ❹ a po dosiahnutí hornej hladiny otvorí sa ventil ❻, ktorý je riadený logickým obvodom solenoidového ventilu ❺. Kondenzát je odpustený a keď hladina dosiahne minimálnu úroveň, membrána sa opäť uzavrie vypúšťacieho otvoru bez toho, aby stlačený vzduch unikal von. V držiak hadice má nový filter a regulátor prietoku.
