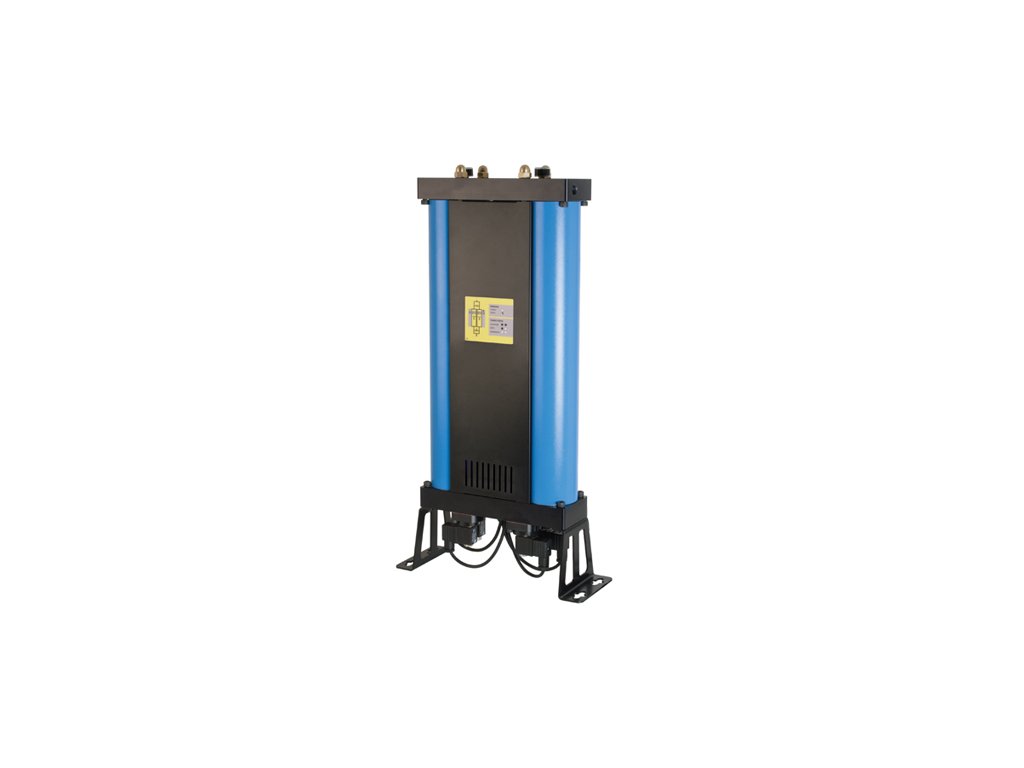

Adsorpčná sušička vzduchu ADRY-75

Kód: ADRY-75
ZADARMOZADARMO €3 745,76 –2 %
Adsorpčná sušička vzduchu ADRY-75
€3 745,76 –2 % €3 670,85 / ks €3 033,76 bez DPH
v priebehu 14 dní
Môžeme doručiť do:
23.04.2025
Možnosti doručenia

Adsorpčná sušička série ADRY-75 bola navrhnutá na kontinuálnu separáciu vodnej pary zo stlačeného vzduchu pri prietokoch do 1 250 l/min. Znižuje tlakový rosný bod až na -40 °C. Skladá sa z horného a dolného ovládacieho bloku, riadiacej jednotky s LED displejom a dvoch striedajúcich sa stĺpcov naplnených adsorpčným materiálom. Adsorpcia pri tlaku až 16 barov prebieha v prvej kolóne, zatiaľ čo druhá kolóna regeneruje pomocou časti už vysušeného vzduchu, ktorý sa prefúkne a vypustí do okolia. Táto úloha spotrebuje približne 20 % energie stroja.

Detailné informácie

Doprava zadarmo
Doprava zadarmo
pri nákupe nad 200 €
Garantujeme
Garantujeme
predĺženú záruku a servis
Zľavový voucher
Zľavový voucher
ku každému nákupu
Vrátenie tovaru do 30 dní
Vrátenie tovaru do 30 dní
úplne na naše náklady

Podrobný popis

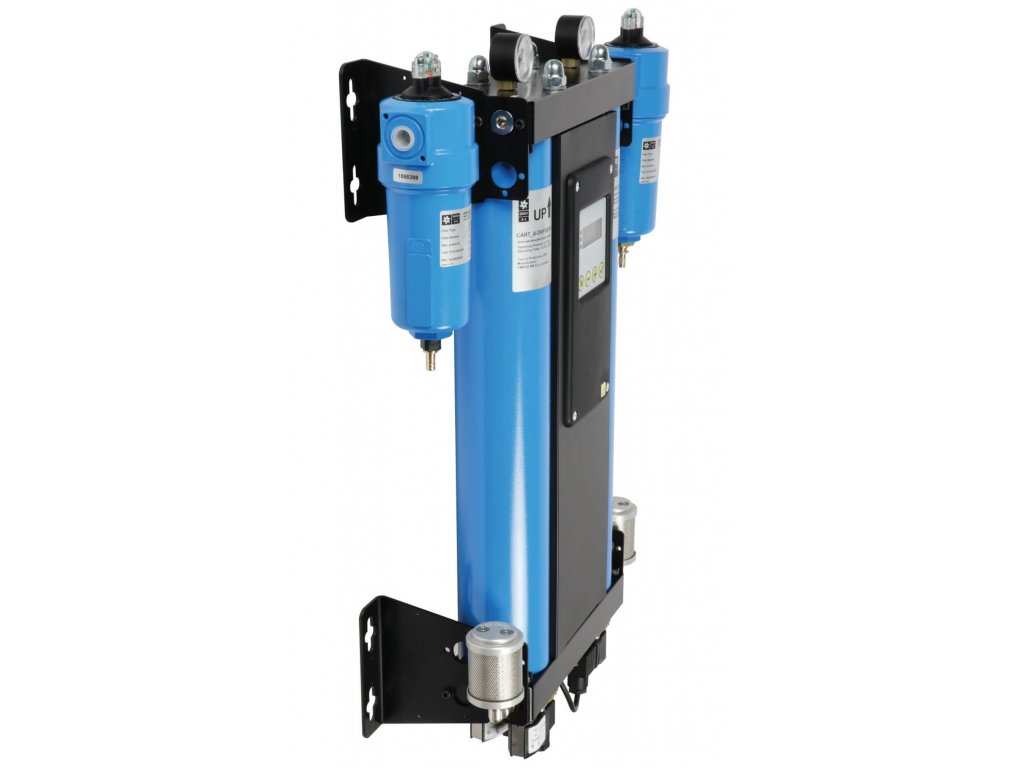

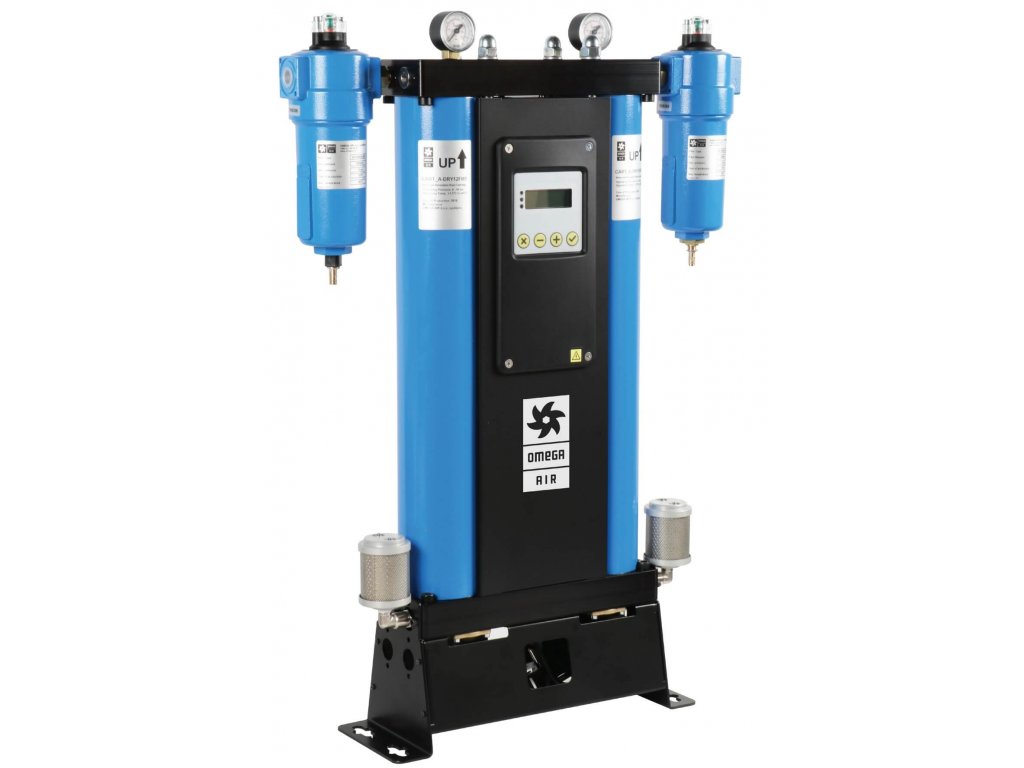

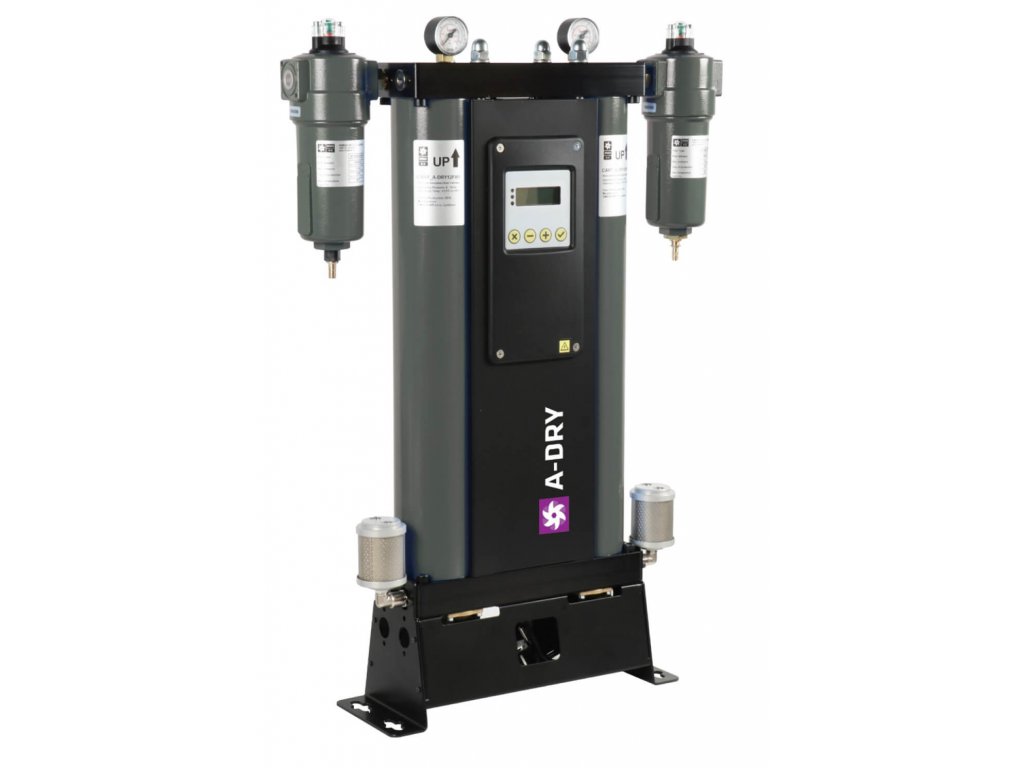

Adsorpčná sušička stlačeného vzduchu ADRY-75

  • malé adsorpčné sušičky na dokonalé odstránenie vlhkosti zo stlačeného vzduchu s regeneráciou veže preplachovaním
  • štandardná verzia s rosným bodom -40 °C; na požiadanie s rosným bodom -25 °C alebo -70 °C
  • prevádzková teplota +1,5 °C až +50 °C; elektrické napätie 230 V 50/60 Hz, elektrické krytie IP65
  • modulárna koncepcia umožňuje mimoriadne rýchlu údržbu a spoľahlivú prevádzku
  • lepšia adsorpčná kapacita vďaka použitiu dvoch vrstiev adsorbentu - molekulového sita a silikagélu
  • elektronická riadiaca jednotka ADC 4.0 s pripojením snímača rosného bodu a prístupom na webový server
  • 4 regulačné ventily s membránami z vysoko odolného PA vystuženého NBR, manometre na hornej strane na odčítanie tlaku v stĺpci
  • súčasťou dodávky je vstupný mikrofilter AFS 0,01 µm a výstupný prachový filter AFR 1 µm
  • určené pre všetky aplikácie s vysokými požiadavkami na minimálnu vlhkosť stlačeného vzduchu
  • dôležité upozornenie: sušičky A-DRY spotrebujú približne 15-20 % stlačeného vzduchu na regeneráciu výrobných kolón

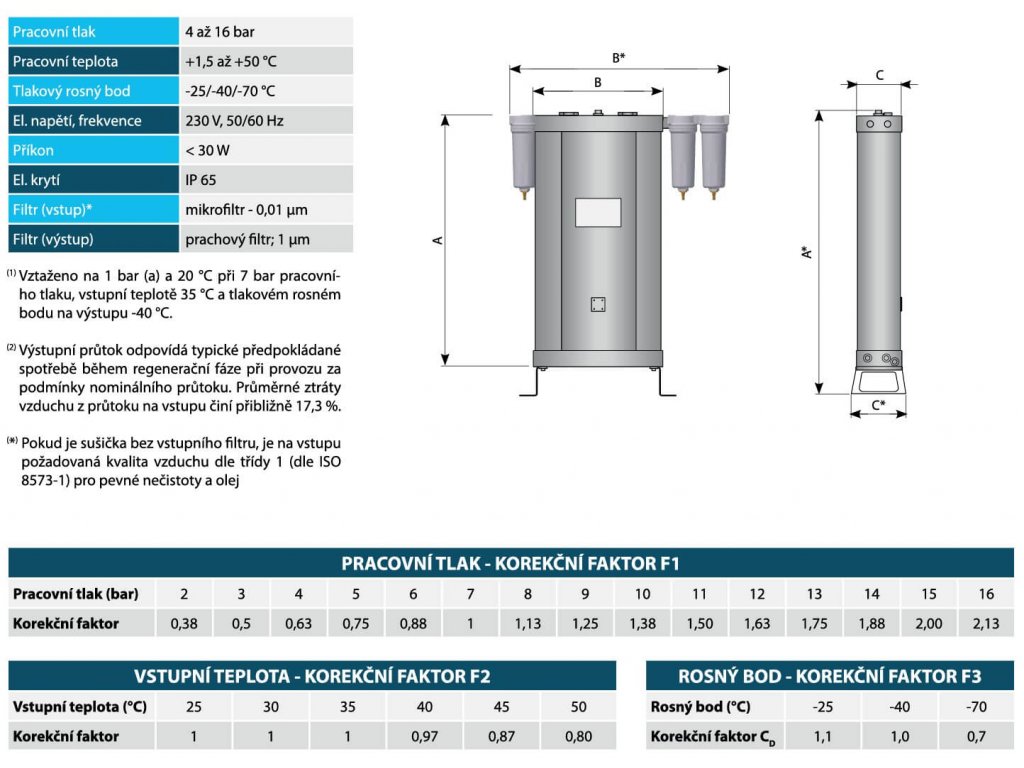

Korekčný faktor F1 - Pracovný tlak

Pracovný tlak bar 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Korekčný faktor 0,38 0,5 0,63 0,75 0,88 1 1,13 1,25 1,38 1,50 1,63 1,75 1,88 2,00 2,13

Vstupná teplota - korekčný faktor F2

Rosný bod - korekčný faktor F3

Pracovný tlak bar 25 30 35 40 45 50 Rosný bod °C -25 -40 -70
Korekčný faktor 1 1 1 0,97 0,87 0,80 Korekčný faktor 1,1 1,0 0,7
Nominálny prietok vynásobte príslušným korekčným faktorom (faktormi), aby ste vypočítali správny prietok zariadenia v skutočných prevádzkových podmienkach.
Korekčný prietok = menovitý prietok x F1 x F2 x F3

#ShowMore#

Štyri nezávisle
riadené ventily

Kompaktný
riadiace bloky

Tlakomery

Odnímateľný
výrobný stĺpec

Čtyři nezávisle řízené ventily Kompaktní řídící bloky Tlakoměry Odnímatelný výrobní sloupec
Na zabezpečenie optimálnej a úplnej kontroly procesu sušenia sa používajú štyri vysokokvalitné elektromagnetické ventily. Individuálne ovládanie každého ventilu vedie k zamedzeniu vzniku tlakových špičiek počas prepínania kolón. Kompaktná a robustná konštrukcia horného a dolného ovládacieho bloku zaručuje spoľahlivú prevádzku. Čistiaca vzduchová vetva je namontovaná na hornom bloku so spätným ventilom, aby sa dýza dala v prípade potreby vymeniť. Dva tlakomery umiestnené na hornej strane horného ovládacieho bloku poskytujú spoľahlivé informácie o tlaku v každom z výrobných stĺpov. V kombinácii s LED indikáciou sú tlakomery vynikajúcim nástrojom na diagnostiku tlaku počas prevádzky sušičky. Na odstránenie výrobného stĺpa z konštrukcie sušičky je potrebné uvoľniť iba dve skrutky. Výmena adsorpčného materiálu ešte nikdy nebola taká jednoduchá a rýchla - môžete ušetriť drahocenný čas a peniaze.

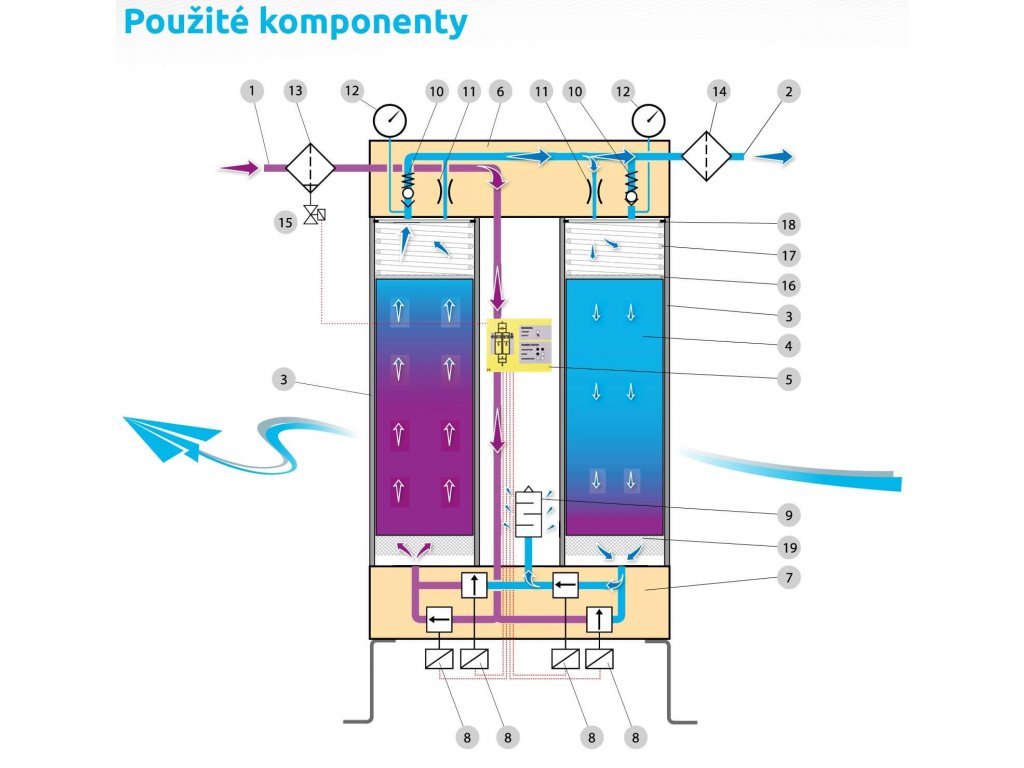

Použité komponenty sušičky stlačeného vzduchu ADRY Omega

Energetické úspory

Desaťminútový prevádzkový cyklus

Sušičky A-DRY môžu byť voliteľne vybavené diaľkovým ovládaním, pri ktorom sú ovládané signálom pohotovostného režimu z kompresora alebo riadiacim systémom vyššej úrovne.
Ak je prítomný pohotovostný signál, vzduch môže voľne prúdiť cez oba stĺpce v smere od vstupu k výstupu.
Riadiaca jednotka sušičky je v pohotovostnom režime a je pripravená prepnúť do normálnej prevádzky, len čo dostane signál.
Pohotovostný signál sa privádza do A-DRY cez kontakt relé na riadiacej jednotke.

Energetické straty sušičiek A-DRY sa optimalizujú pomocou 10 minútového pracovného cyklu:

  • 5 min = Adsorpcia
  • 4 min = Regenerácia
  • 1 min = Natlakovanie

Rozšírený pracovný cyklus 12 spínačov za hodinu sa prejavuje aj v menšom opotrebovaní, a teda spoľahlivejšej prevádzke.

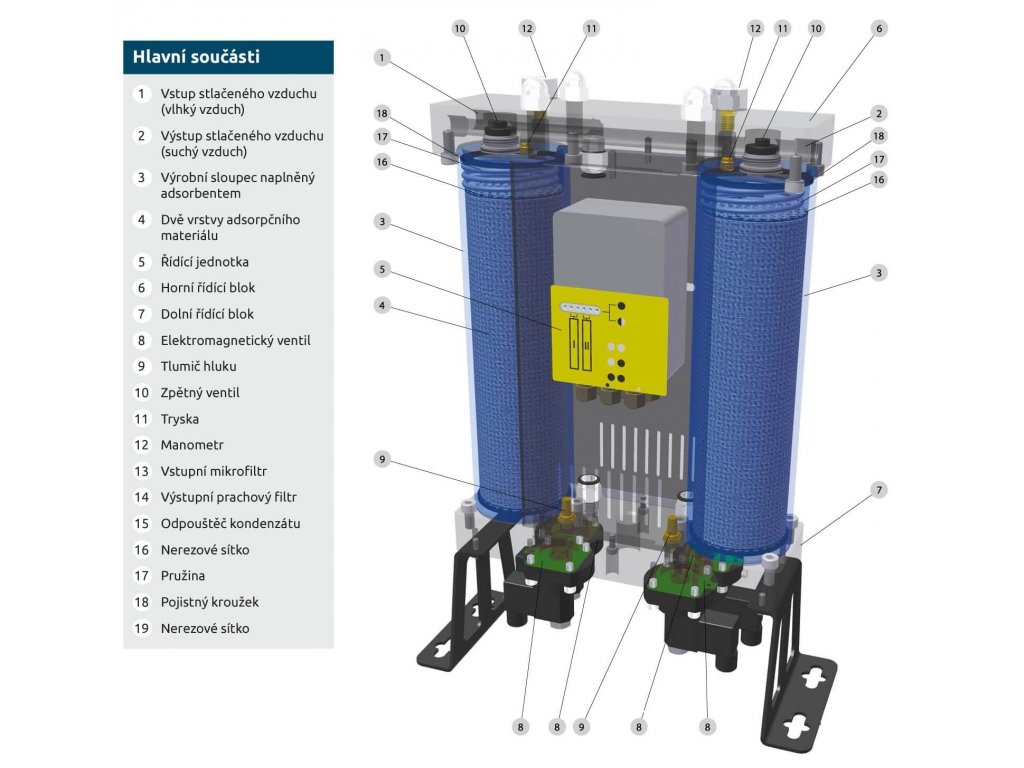

Hlavné súčasti

  1. Prívod stlačeného vzduchu (vlhký vzduch)
  2. Výstup stlačeného vzduchu (suchý vzduch)
  3. Výrobný stĺpec naplnený adsorbentom
  4. Dve vrstvy adsorpčného materiálu
  5. Riadiaca jednotka
  6. Horný riadiaci blok
  7. Dolný riadiaci blok
  8. Elektromagnetický ventil
  9. Tlmič hluku
  10. Spätný ventil
  11. Tryska
  12. Manometer
  13. Vstupný mikrofilter
  14. Výstupný prachový filter
  15. Odpúšťač kondenzátu
  16. Nerezové sitko
  17. Pružina
  18. Poistný krúžok
  19. Nerezové sitko
Schéma adsorpční sušičky stlačeného vzduchu od kompresoru ADRY

Jednoduchá údržba

Vďaka inovatívnemu stĺpcu možno zmenu adsorbentu vykonať v priebehu niekoľkých minút. Celý stĺp sa dá zo sušičky vybrať uvoľnením štyroch horných matíc a odstránením bočných poistných skrutiek.
Stĺpec môže byť naplnený novým adsorbentom alebo úplne nahradený novým stĺpcom.
Po odstránení stĺpca je priamy prístup k spätnému ventilu, čistiacej dýze a nie je potrebné úplne rozoberať celú adsorpčnú sušičku.
Ventily a membrány sú umiestnené pod spodnou časťou ovládacieho bloku s jednoduchým prístupom na rýchlu údržbu alebo výmenu.

servis-vyjmuti
  1. Ak chcete stĺpiky vybrať, musíte odskrutkovať dve poistné skrutky (jednu z horného a jednu zo spodného ovládacieho bloku).
  2. Odskrutkujte štyri poistné matice z horného ovládacieho bloku.
  3. Odstráňte vežu a vymeňte adsorbent.

Fyzikálna teória

Stlačený vzduch obsahuje znečisťujúce látky, ako je voda, olej a pevné nečistoty, ktoré sa musia zo vzduchu odstrániť alebo znížiť na prijateľnú úroveň podľa špecifických požiadaviek každej aplikácie. Norma ISO 8573-1 špecifikuje triedy kvality stlačeného vzduchu pre tieto jednotlivé zložky znečistenia vzduchu.

Vlhkosť (obsah vodnej pary) sa vyjadruje v tlakovom rosnom bode (PDP), kde rosný bod je teplota, pri ktorej je vzduch 100 % nasýtený vlhkosťou. Ak je teplota vzduchu nižšia alebo rovná rosnému bodu, nastáva proces nazývaný kondenzácia.

Zníženie obsahu vody na rosný bod +3 °C sa zvyčajne dosahuje pomocou kondenzačných sušičiek, ktoré sa používajú vo väčšine priemyselných aplikácií.

Adsorpčné sušičky

Typickými aplikáciami pre adsorpčné sušičky sú vonkajšie inštalácie, kde hrozí riziko zamrznutia vody, a aplikácie s veľmi vysokými požiadavkami na suchý vzduch (PDP < +3 °C), ako sú procesy v potravinárskom, nápojovom, chemickom, farmaceutickom a elektronickom priemysle.

Najbežnejším typom adsorpčných sušičiek sú sušičky so studenou regeneráciou, ktoré sú vďaka svojej jednoduchosti a spoľahlivosti relatívne lacnou investíciou.

Riadiaca jednotka

Riadiaca jednotka nainštalovaná na adsorpčných sušičkách série A-DRY spolu s indikátormi monitorujúcimi prevádzku sušičky zabezpečuje prevádzku celého zariadenia. Riadiaca jednotka zobrazuje informácie o stave pomocou šiestich LED diód - jedna pre napájanie, jedna pre alarm/pohotovostný režim a štyri pre kontrolu stavu ventilu.

Každá zo štyroch LED diód zobrazuje stav ovládaného ventilu, čo umožňuje obsluhe kedykoľvek vidieť aktuálnu konfiguráciu každej polohy ventilu.

Tieto informácie spolu s údajmi z indikátorov v jednotlivých stĺpcoch umožňujú monitorovanie a analýzu prevádzky adsorpčnej sušičky, ako aj zlepšenie vyhľadávania možných porúch a porúch.

Řídící jednotka adsorpční jednotky ADRY

Dve vrstvy vysoko
kvalitného adsorbentu

Pružinový systém
ochrany adsorbentu

Povrchová ochrana

Presné CNC obrábanie
použitých súčastí

 Dvě vrstvy vysoce kvalitního adsorbentu Pružinový systém ochrany adsorbentu Povrchová ochrana Přesné CNC obrábění použitých součástí
Adsorpčné sušičky série A-DRY používajú vysoko kvalitný robustný adsorbent, ktorý zabezpečuje stabilnú prevádzku s nízkym príkonom energie. Primárnu adsorpčnú vrstvu tvorí molekulové sito s extrémne vysokým potenciálom sušenia. Na zabránenie možnej degradácie primárnej vrstvy tekutou vodou je spodná časť kolóny vyplnená vodotesným silikagélom. Počas prevádzky pôsobia na adsorbent tlakové sily, čo vedie k pohybu adsorpčného materiálu a spôsobuje nežiaduce trenie. Úbytok adsorbentu
vedie k zníženiu efektivity. Z tohto dôvodu sú sušičky A-DRY vybavené pružinovým systémom, ktorý vyvíja konštantnú tlakovú silu na adsorbent umiestnený v stĺpci, čím zabezpečuje prevádzku bez pohybu adsorbentu.
Výrobné stĺpy a ostatné kovové diely sú natreté práškovou epoxidovou farbou. Hliníkové komponenty používané na sušičkách A-DRY majú eloxovaný povrch, ktorý zabraňuje
potenciálna oxidácia.
Moderné CNC obrábanie zaručuje vysokú kvalitu, dokonalé tesnenie a spoľahlivú prevádzku všetkých komponentov sušičky. Zabudované vysokokvalitné materiály zaručujú bezproblémovú prevádzku zariadenia.

Dodatočné parametre

Kategória: Sušičky vzduchu na odstraňovanie vlhkosti zo stlačeného vzduchu
Tlak: 16 bar
Pripojenie: 3/4"
Príkon motora: 30 W
Napätie siete: 230/50 V/Hz

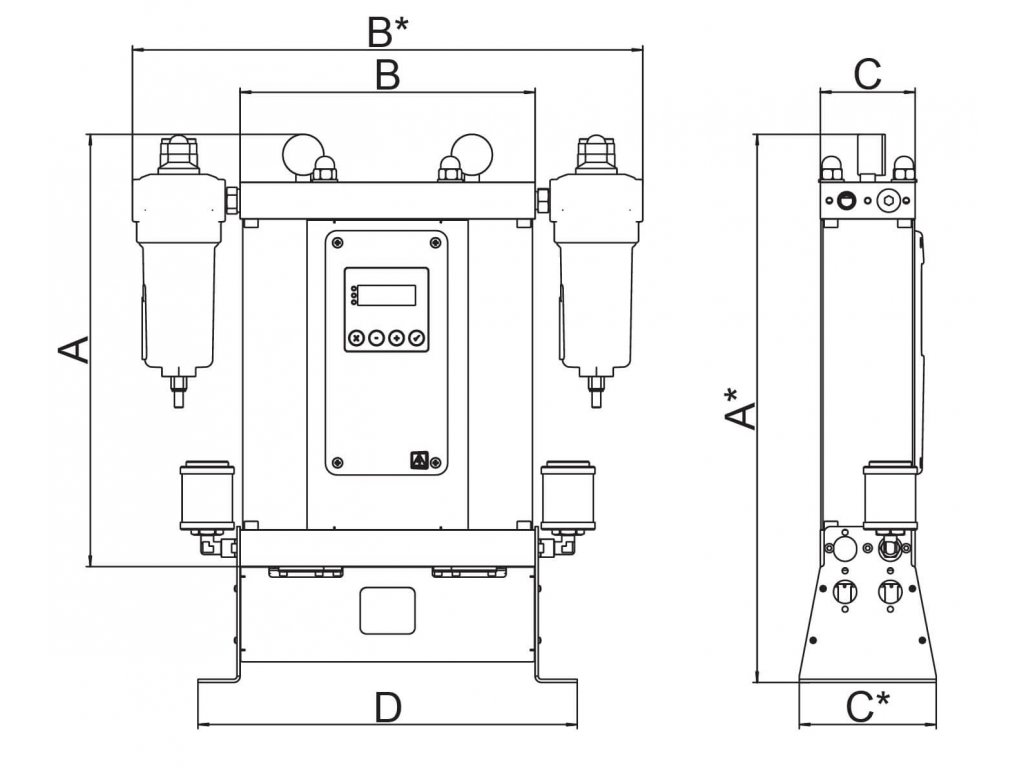

Rozmery: 582 x 170 x 1340 mm
Prietok: 1 250 l/min
Servisný interval: Každé 2 roky
Zariadenie: Riadiaca jednotka LED displej, Filtrácia
Tlakový rosný bod: -70 °C, -40 °C, -25 °C
Typ sušičky: Adsorpčná sušička
Tlak: 16 bar
Pripojenie: 3/4"
Príkon motora: 30 W
Napätie siete: 230/50 V/Hz
Rozmery: 582 x 170 x 1340 mm
Prietok: 1 250 l/min
Servisný interval: Každé 2 roky
Zariadenie: Filtrácia
Tlakový rosný bod: -25 °C
Typ sušičky: Adsorpčná sušička
