Zestaw kompresor + osuszacz + filtracja - SAP5.5/270 příkon 5,5 kW, výkon 750 l/min, 10 bar, vzdušník 270 l, sušička, filtrace
Kod: SAP5-5/270Produkty powiązane
Opis szczegółowy produktu
Sprężarka ATMOS Perfect serii SAP5,5/270 i jej zalety |
|
|
|
 |
|
 |
 |
 |
Doskonałe sprężarki szeregowe i ich konstrukcje |
||
 |
||
Podstawowe dane |
||||||||||
| Jednostka tłokowa | LB75 | |||||||||
| Liczba i rozmieszczenie cylindrów | 5,5 W | |||||||||
| Liczba stopni kompresji | pojedynczy etap | |||||||||
| Ilość spożycia | 0,960 (m3/min) | |||||||||
| Wydajność w odniesieniu do warunków ssania | 0,750 (m3/min) | |||||||||
| Obroty nominalne zespołu tłokowego | 950 obr./min | |||||||||
| Ciśnienie odcięcia | 10 barów | |||||||||
| Ciśnienie przełączające | 8 barów | |||||||||
| Zbiornik ciśnieniowy (zbiornik powietrza) | 270 l | |||||||||
| Projekt zbiornika powietrza | poziomy | |||||||||
Napęd |
||||||||||
| Typ napędu | silnik elektryczny | |||||||||
| Moc znamionowa | 5,5 kW | |||||||||
| Moc znamionowa | 400/50 V/Hz | |||||||||
| Prędkość znamionowa | 2890 minut | |||||||||
| Projekt maszyny | IP54 | |||||||||
Inne parametry sprężarki |
||||||||||
| Poziom emisji ciśnienia akustycznego A LpA (sprężarka) | 78 dB(A) | |||||||||
| Objętość napełnienia olejem sprężarki | 1,7 l | |||||||||
| Objętość zbiornika powietrza | 270 litrów | |||||||||
| Wymiary | 1 600 x 650 x 1 130 mm | |||||||||
| Masa | 195 kg | |||||||||
| Wylot sprężonego powietrza | G 1/2" | |||||||||
| Przekrój kabla | 5 x 1,5 YSLY | |||||||||
| Rodzaj środowiska pracy | ČSN 33 2000-3 | |||||||||
| Temperatura środowiska pracy | +5 do +45°C | |||||||||
| Ochrona | 25A Charakterystyka wyzwalania D | |||||||||
Sprzęt do montażu kompresorów |
||||||||||
| Filtr powietrza | tak | |||||||||
| Manometr ciśnienia w zbiorniku powietrza | tak | |||||||||
| Zawór bezpieczeństwa | tak | |||||||||
| Zawór spustowy kondensatu z centrali wentylacyjnej | tak | |||||||||
| Kabel elektryczny z widelcem | tak | |||||||||
| Wyłącznik ciśnieniowy z zabezpieczeniem nadprądowym | tak | |||||||||
| Żebra chłodzące zwiększające chłodzenie | tak | |||||||||
| Punkt rosy suchego powietrza | +3°C | |||||||||
| Jakość cząstek stałych ISO | 1 | |||||||||
| Pozostały olej o jakości ISO | 1 | |||||||||
| Maksymalny rozmiar cząstek (µm) | 0,01 | |||||||||
| Olej resztkowy (mg/m3) | mniej niż 0,01 | |||||||||
| Skuteczność wychwytywania i filtrowania | 99,999+% | |||||||||

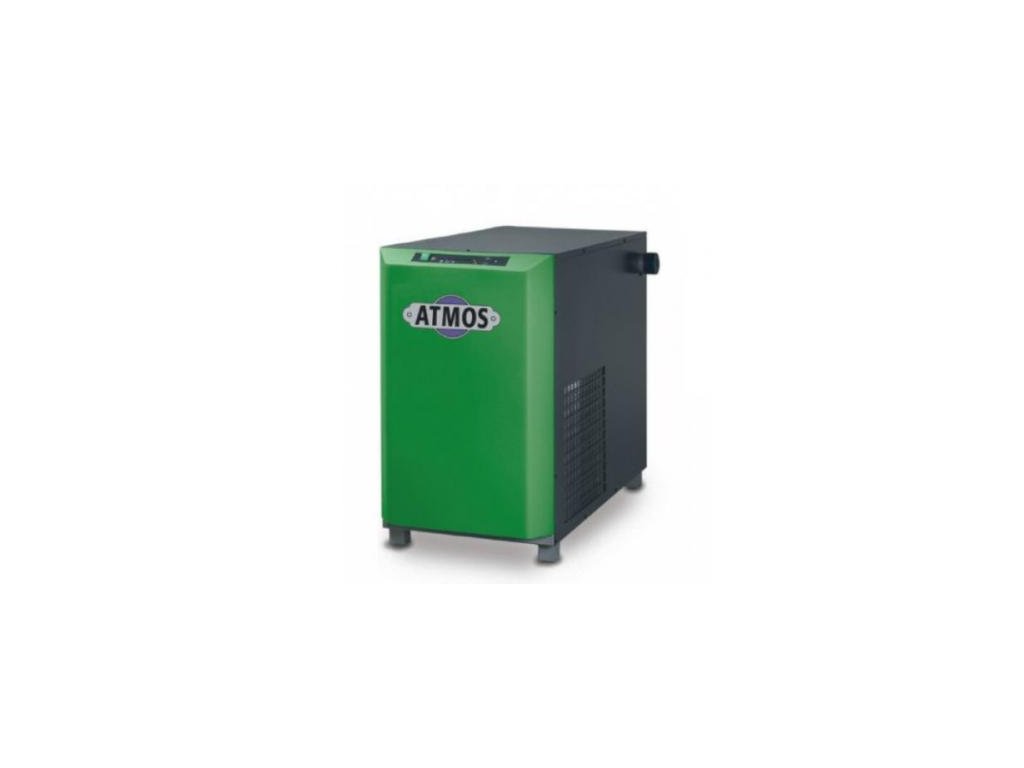

Kondensacyjny osuszacz sprężonego powietrza serii AHD
Nowoczesne, zaawansowane technicznie osuszacze powietrza z serii AHD, z tradycją od 1948 roku, są jednymi z najlepszych produktów w swojej kategorii na rynku światowym.
Dzięki swojemu zakresowi wydajności, zaawansowanej konstrukcji i niezawodnym rozwiązaniom, są one predestynowane do szerokiego zakresu zastosowań we wszystkich obszarach przemysłowych.
| Cechy charakterystyczne serii AHD | Ograniczające warunki pracy |
| mocne i wydajne działanie w kompaktowym rozmiarze znacznie obniżone koszty operacyjne i serwisowe minimalne wymagania konserwacyjne wysoka niezawodność łatwa instalacja wyjątkowo cicha praca |
Maks. ciśnienie wlotowe: 16 barów Min. ciśnienie wlotowe: 3 bar Maks. temperatura powietrza wlotowego: +49°C Min. temperatura powietrza wlotowego: +4,4°C Maks. temperatura otoczenia: +43°C Min. temperatura otoczenia: +4,4°C |
Współczynniki korekcyjne dla różnych warunków pracy |
||||||||||||
| Temperatura Powietrze nawiewane °C |
Ciśnienie robocze (bary) | |||||||||||
| 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||||||
| 25 | 1,50 | 1,57 | 1,63 | 1,67 | 1,72 | 1,76 | 1,81 | |||||
| 30 | 1,08 | 1,13 | 1,18 | 1,22 | 1,25 | 1,29 | 1,33 | |||||
| 35 | 0,87 | 0,92 | 0,96 | 1,0 | 1,03 | 1,07 | 0,93 | |||||
| 40 | 0,72 | 0,77 | 0,81 | 0,84 | 0,87 | 0,91 | 0,93 | |||||
| 45 | 0,60 | 0,62 | 0,68 | 0,71 | 0,74 | 0,78 | 0,80 | |||||

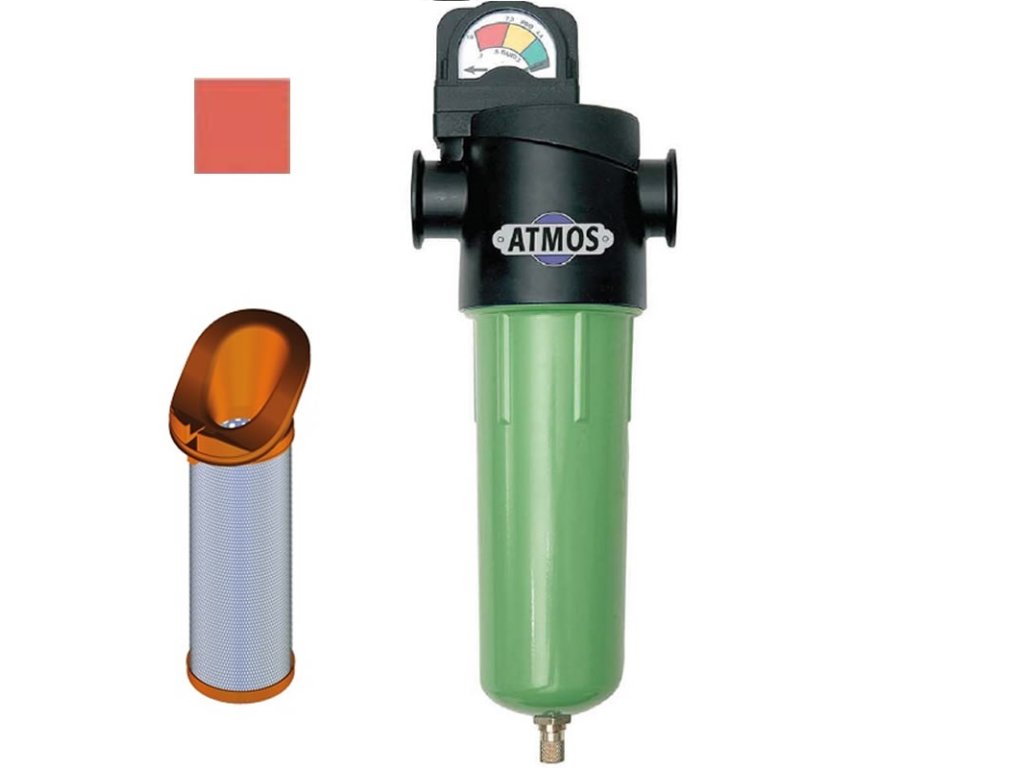

ELEMENTY FILTRACYJNE NGF |
||||||||||||
| kolor wkładki |
rada | typ | klasa jakości ISO solidne substancje |
klasa jakość Olej ISO |
rozmiar ciała stałe µm |
efektywność schwytać cząsteczki |
zawartość resztkowa oleje mg/m3 |
maks. Δp suchy filtr bar |
maks. Δp mokry filtr bar |
|||
 |
SF | Centriflex | 3 | 5 | 3 | - | 5 | 0,06 | 0,07 | |||
 |
PF | Filtr uniwersalny | 2 | 4 | 1 | 99,999+% | 2 | 0,04 | 0,1 | |||
 |
HF | Filtr dokładny o wysokiej wydajności | 1 | 1 | 0,01 | 99,999+% | mniej niż 0,01 | 0,04 | 0,12 | |||
 |
UF | Wysokowydajny filtr ultradokładny | 1 | 1 | 0,01 | 99,999+% | mniej niż 0,0013 | 0,6 | 0,14 | |||
 |
CF | Filtr z węglem aktywnym | 1 | 1 | 0,01 | 99,999+% | mniej niż 0,0044 | 0,07 | - | |||
Parametry dodatkowe
| Kategoria: | Doskonałe sprężarki tłokowe Atmos |
|---|---|
| Gwarancja: | 5 let |
| Typ sprężarki: | Sprężarka tłokowa |
| Ciśnienie: | 10 barów |
| Siła ssania: | 960 l/min |
| Przemieszczenie: | 750 l/min |
| Objętość zbiornika ciśnieniowego: | 270 litrów |
| Projekt zbiornika ciśnieniowego: | Leżący |
| Podłączenie strony: | 1/2" |
| Moc silnika: | 5,5 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Prędkości: | 950 obr./min |
| Liczba cylindrów: | 3 |
| Liczba stopni: | 1 stopień |
| Smarowanie: | Oleisty |
| Hałas: | 78 dB(A) |
| Wymiary: | 1 600 x 650 x 1 130 mm |
| Masa: | 190 kg |
| Akcesoria: | Koła, Uchwyt |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | Nie |
| Napęd: | Paski klinowe |
| Osuszacz powietrza: | tak |
| Zbierane z: | Profesjonalny |
| Rozwój: | Przenośny |
-
Technický list sušičky vzduchu (333.4 kB)
-
Technický list filtrů (2.2 MB)
-
Manuál k použití
-
Technický list kompresoru (314.8 kB)
-
Produktový list (3.1 MB)
