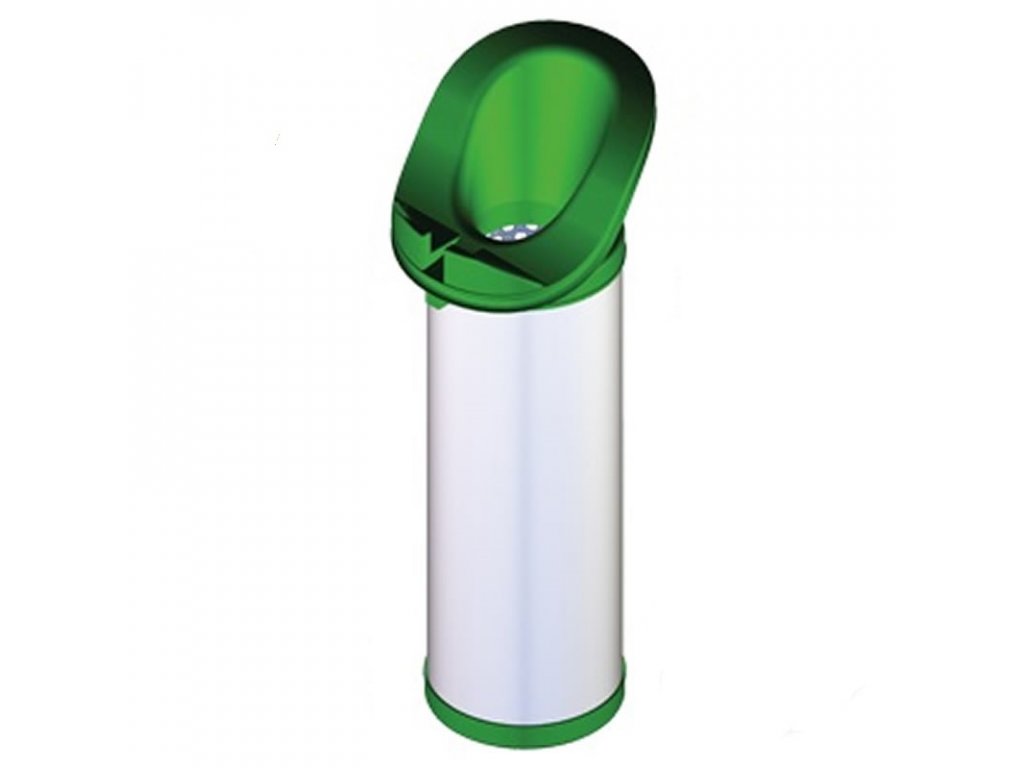

Wkład filtra do F08-B-HF
Kod: HF-08Produkty powiązane
Opis szczegółowy produktu

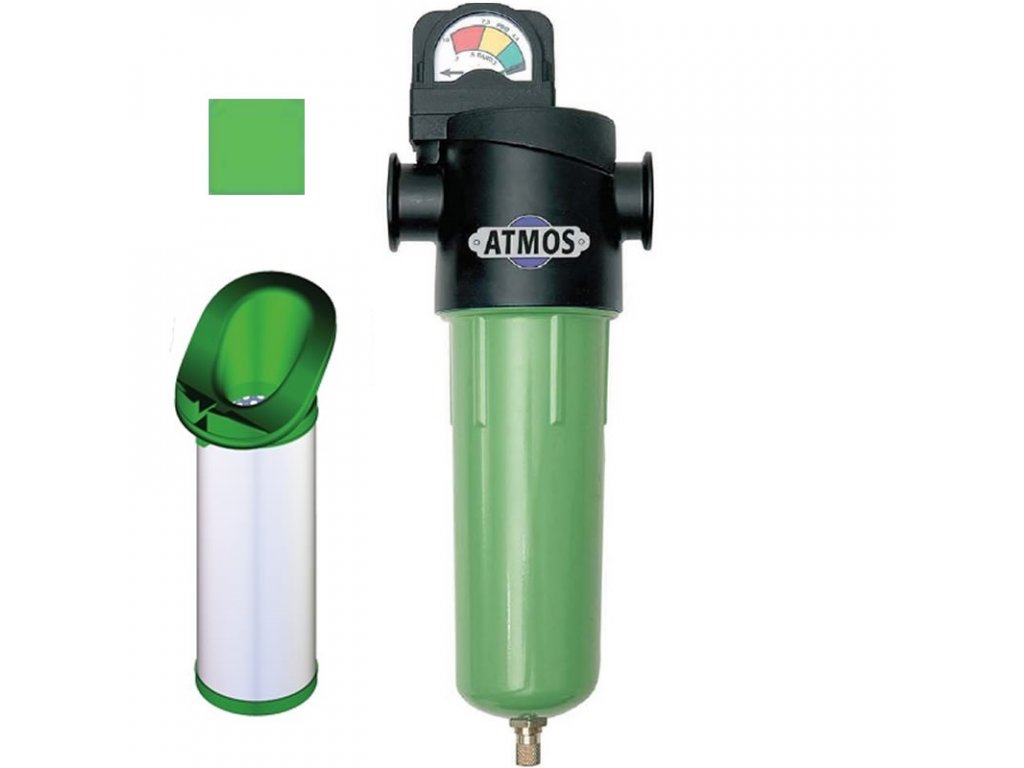

Wkład filtrujący do filtra powietrza NGF - F08-B-HF
Hankinson jest jednym z wiodących producentów urządzeń do osuszania i filtracji sprężonego powietrza.
Produkty Hankinson są znane na całym świecie ze swojej wyjątkowej wydajności, wieloletniej niezawodności i optymalnej oszczędności energii.
Seria NGF opiera się na zastosowaniu najnowszych materiałów stosowanych w filtracji sprężonego powietrza i została opracowana w celu zapewnienia doskonałej jakości sprężonego powietrza przy niskich kosztach operacyjnych.
 |

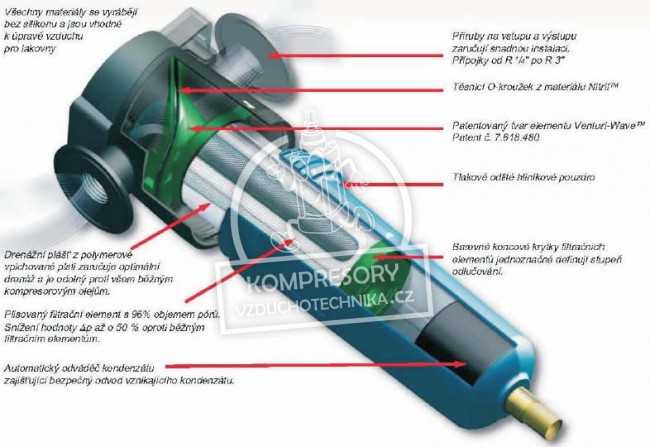

Jakość sprężonego powietrza i oszczędność energiiNowa seria NGF została opracowana zgodnie z uznaną międzynarodową normą dotyczącą sprężonego powietrza ISO 8573. Wydajność elementów filtrujących została potwierdzona zgodnie z normą ISO 12500. Seria NGF wykorzystuje plisowane wkłady filtracyjne jako media filtracyjne, które charakteryzują się wyjątkowo dużą powierzchnią. W rezultacie straty ciśnienia są znacznie zmniejszone. Unikalny kształt głowic elementów filtrujących umożliwia niezakłócony przepływ sprężonego powietrza. Ponadto zoptymalizowane ścieżki przepływu i nowa konstrukcja zaślepek dodatkowo minimalizują straty ciśnienia w tej serii filtrów. |
Unikalne rozmiary filtrówŁącznie 14 modeli obejmuje objętościowe natężenia przepływu od 34 m3/h do 2549 m3/h.
|
Przegląd wydajności
|
Międzynarodowe normy dotyczące testowania i pomiaru jakości sprężonego powietrza
|
|||||||||||||||||||||||||||||||
Parametry wydajności filtrów serii NGF |
|||||
| Stopień filtracji | SF | PF | HF | UF | CF |
| Cząstka | 3 μm | 1 µm | 0,01μm | 0,01 µm | 0,01 µm |
| Skuteczność | - | 99,999+% | 99,999+% | 99,999+% | 99,999+% |
| Olej resztkowy mg/m3 | 5,0 | 2,0 | 0,01 | 0,0013 | 0,0044 |
Klasy jakości zgodne z normą ISO 8573.1:2009
Międzynarodowa norma ISO 8573 dotycząca jakości sprężonego powietrza definiuje jakość sprężonego powietrza w oparciu o ilość składników, które pozostają w sprężonym powietrzu, takich jak oleje, cząstki lub aerozole.
- Norma rozróżnia trzy podstawowe formy zanieczyszczeń w sprężonym powietrzu: ciała stałe, wodę i olej.
- Zanieczyszczenia są klasyfikowane i wskazują klasę jakości, począwszy od klasy 0, najwyższej klasy jakości, do klasy 9, najniższej klasy jakości
Wymiary filtrów NGF do sprężonego powietrza - seria SF |
||||||||
| model | wolumetryczny operacyjny przepływ [m3/h] |
maks operacyjny ciśnienie [bar] |
masa [kg] |
A [mm] |
B [mm] |
C [mm] |
D [mm] |
połączenie R |
| F02-B-SF | 34 | 16 | 0,8 | 113,6 | 205,5 | 171,4 | 102 | 1/4" |
| F03-B-SF | 59 | 16 | 0,8 | 113,6 | 205,5 | 171,4 | 102 | 3/8" |
| F04-B-SF | 85 | 16 | 0,9 | 113,6 | 252 | 216,4 | 102 | 1/2" |
| F06-B-SF | 127 | 16 | 1,4 | 132 | 262,1 | 219,8 | 127 | 3/4" |
| F07-B-SF | 175 | 16 | 1,4 | 132 | 262,1 | 219,8 | 127 | 3/4" |
| F08-B-SF | 267 | 16 | 1,5 | 132 | 326,1 | 283,8 | 127 | 1" |
| F10-B-SF | 437 | 16 | 3,8 | 200 | 336,7 | 276,1 | 178 | 1 1/2" |
| F11-B-SF | 612 | 16 | 4,5 | 200 | 433,7 | 373,1 | 178 | 1 1/2" |
| F12-B-SF | 681 | 16 | 5,3 | 200 | 566 | 505,4 | 178 | 2" |
| F13-B-SF | 993 | 11 | 8,4 | 230,8 | 634,4 | 550 | 204 | 2 1/2" |
| F14-B-SF | 1317 | 11 | 8,4 | 230,8 | 634,4 | 550 | 204 | 2 1/2" |
| F15-B-SF | 1750 | 11 | 8,4 | 230,8 | 634,4 | 550 | 204 | 2 1/2" |
| F16-B-SF | 2039 | 11 | 12,5 | 230,8 | 817,1 | 732,7 | 204 | 3" |
| F17-B-SF | 2549 | 11 | 28,7 | 230,8 | 1085,1 | 1000,7 | 204 | 3" |
| CZYNNIKI KOREKCYJNE | |||||||||
| NADCIŚNIENIE ROBOCZE (bar) | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
| CZYNNIK | 0,63 | 0,75 | 0,88 | 1 | 1,13 | 1,38 | 1,65 | 1,87 | 2,13 |
ELEMENTY FILTRACYJNE NGF |
|||||||||
| kolor wkładki |
rada | typ | klasa jakości ISO solidne substancje |
klasa jakość Olej ISO |
rozmiar ciała stałe µm |
efektywność schwytać cząsteczki |
zawartość resztkowa oleje mg/m3 |
maks. Δp suchy filtr bar |
maks. Δp mokry filtr bar |
 |

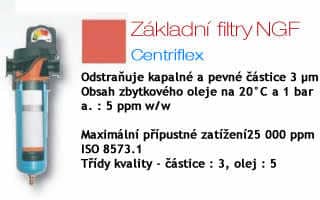

SF | Centriflex | 3 | 5 | 3 | - | 5 | 0,06 | 0,07 |
 |

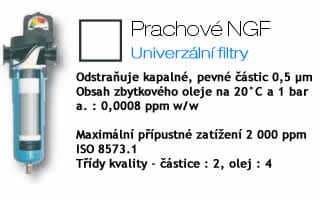

PF | Filtr uniwersalny | 2 | 4 | 1 | 99,999+% | 2 | 0,04 | 0,1 |
 |
HF | Filtr dokładny o wysokiej wydajności | 1 | 1 | 0,01 | 99,999+% | mniej niż 0,01 | 0,04 | 0,12 |
 |

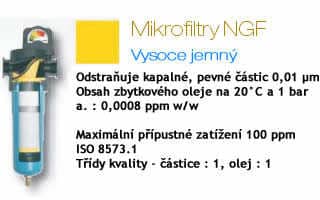

UF | Wysokowydajny filtr ultradokładny | 1 | 1 | 0,01 | 99,999+% | mniej niż 0,0013 | 0,6 | 0,14 |
 |

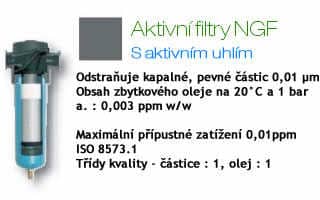

CF | Filtr z węglem aktywnym | 1 | 1 | 0,01 | 99,999+% | mniej niż 0,0044 | 0,07 | - |
Parametry dodatkowe
| Kategoria: | Akcesoria filtracyjne NGF |
|---|---|
| Wersja: | Filtr wstępny |
| Ciśnienie: | 16 barów |
| Certyfikacja: | ISO 8573-1 (IUTA) |
| Filtracja: | 0,1 µm |
| Wkład filtra: | Dla filtra F08-B-HF |
| Temperatura pracy: | +1,5 / +65 °C |
| Przepływ: | 4450 l/min |
| Pozostały olej: | <0,01 mg/m³ |
| Klasa jakości - oleje: | 1 |
| Klasa jakości - zanieczyszczenia stałe: | 1 |
Bądź pierwszą osobą, która napisze opinię do tego produktu.
Bądź pierwszą osobą, która napisze opinię do tego produktu.
Hankison połączył siły z SPXFirma Hankison działa na rynku od 1948 roku i od zawsze była pionierem w dziedzinie obróbki sprężonego powietrza. Po dziś dzień kontynuuje rozszerzanie swoich możliwości i technologii w produkcji suszarek i filtrów do sprężonego powietrza. Obecnie Hankison połączył siły z grupą innych firm o podobnym profilu - SPX Flow Technology. Dzięki temu krokowi firma jest w stanie stale wprowadzać innowacje i poprawiać jakość oferowanych produktów. Wspólne doświadczenia są wykorzystywane w najnowocześniejszych laboratoriach, aby zapewnić, że końcowe produkty są najlepsze, jakie można znaleźć na światowym rynku. Oczywistością są różnorodne certyfikacje systemów jakości (np. ISO 9001:2009 i ISO 14001:2009). To połączenie znalazło również odzwierciedlenie w ostatecznej cenie produktów, co z pewnością ucieszy Państwa portfel. |
 |
Kompresory vzduchotechnika s.r.o. Prezentuje Państwu poniżej ofertę produktów firmy Hankinson.
