Wkład filtra do F07-B-CF
Kod: CF-07Produkty powiązane
Opis szczegółowy produktu

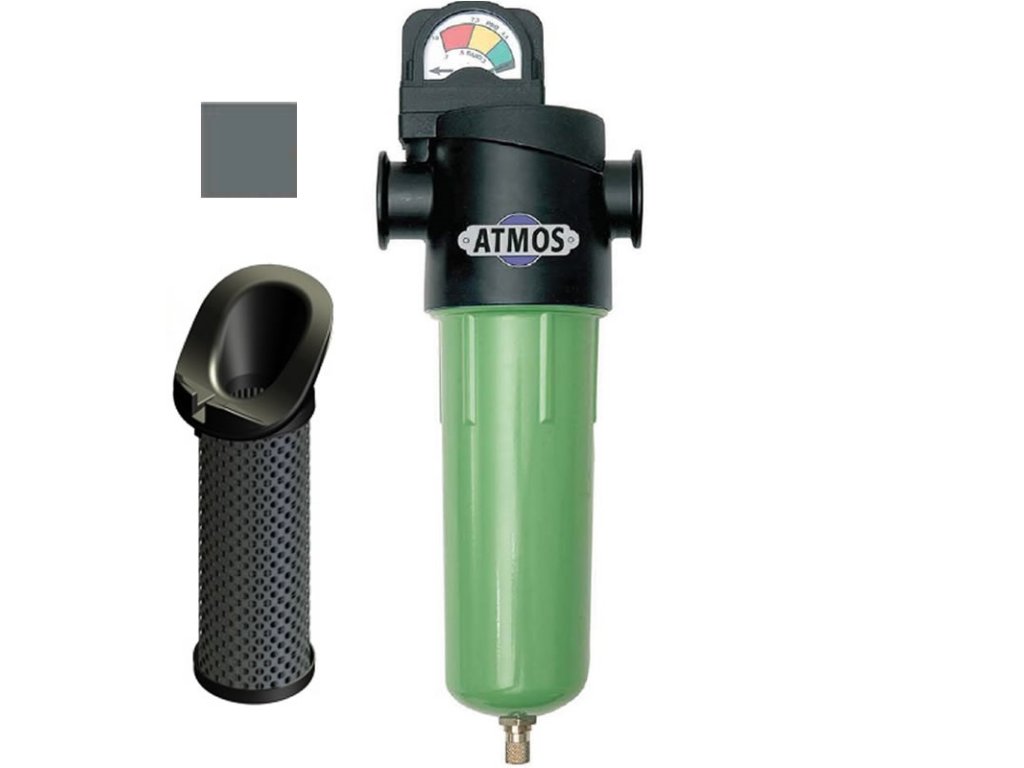

Wkład adsorpcyjny do filtra powietrza NGF - F07-B-CF
Hankison jest jednym z wiodących producentów urządzeń do osuszania i filtracji sprężonego powietrza.
Produkty Hankison są znane na całym świecie ze swojej wyjątkowej wydajności, wieloletniej niezawodności i optymalnej oszczędności energii.
Seria NGF opiera się na zastosowaniu najnowszych materiałów stosowanych w filtracji sprężonego powietrza i została opracowana w celu zapewnienia doskonałej jakości sprężonego powietrza przy niskich kosztach operacyjnych.
 |
Jakość sprężonego powietrza i oszczędność energiiNowa seria NGF została opracowana zgodnie z uznaną międzynarodową normą dotyczącą sprężonego powietrza ISO 8573. Wydajność elementów filtrujących została potwierdzona zgodnie z normą ISO 12500. Seria NGF wykorzystuje plisowane wkłady filtracyjne jako media filtracyjne, które charakteryzują się wyjątkowo dużą powierzchnią. W rezultacie straty ciśnienia są znacznie zmniejszone. Unikalny kształt głowic elementów filtrujących umożliwia niezakłócony przepływ sprężonego powietrza. Ponadto zoptymalizowane ścieżki przepływu i nowa konstrukcja zaślepek dodatkowo minimalizują straty ciśnienia w tej serii filtrów. |
Unikalne rozmiary filtrówŁącznie 14 modeli obejmuje objętościowe natężenia przepływu od 34 m³/h do 2549 m³/h.
|
Przegląd wydajności
|
Międzynarodowe normy dotyczące testowania i pomiaru jakości sprężonego powietrza ISO 12500Norma ISO 12500 definiuje uniwersalne metody testowania dla producentów filtrów sprężonego powietrza.
Gama NGF została przetestowana i zweryfikowana zgodnie z normą ISO 12500
|
|||||||||||||||||||||||||||||||||||||
Klasy jakości zgodne z normą ISO 8573.1:2009
Międzynarodowa norma ISO 8573 definiuje jakość sprężonego powietrza w oparciu o ilość składników pozostających w sprężonym powietrzu, takich jak oleje, cząstki lub aerozole.
- Norma rozróżnia trzy podstawowe formy zanieczyszczeń w sprężonym powietrzu: ciała stałe, wodę i olej.
- Zanieczyszczenia są klasyfikowane i wskazują klasę jakości, począwszy od klasy 0, najwyższej klasy jakości, do klasy 9, najniższej klasy jakości
Wymiary filtrów NGF do sprężonego powietrza - seria SF |
||||||||||||
| model | wolumetryczny operacyjny przepływ [m³/h] |
maks operacyjny ciśnienie [bar] |
masa [kg] |
A [mm] |
B [mm] |
C [mm] |
D [mm] |
połączenie R |
||||
| F02-B-SF | 34 | 16 | 0,8 | 113,6 | 205,5 | 171,4 | 102 | 1/4" | ||||
| F03-B-SF | 59 | 16 | 0,8 | 113,6 | 205,5 | 171,4 | 102 | 3/8" | ||||
| F04-B-SF | 85 | 16 | 0,9 | 113,6 | 252 | 216,4 | 102 | 1/2" | ||||
| F06-B-SF | 127 | 16 | 1,4 | 132 | 262,1 | 219,8 | 127 | 3/4" | ||||
| F07-B-SF | 175 | 16 | 1,4 | 132 | 262,1 | 219,8 | 127 | 3/4" | ||||
| F08-B-SF | 267 | 16 | 1,5 | 132 | 326,1 | 283,8 | 127 | 1" | ||||
| F10-B-SF | 437 | 16 | 3,8 | 200 | 336,7 | 276,1 | 178 | 1 1/2" | ||||
| F11-B-SF | 612 | 16 | 4,5 | 200 | 433,7 | 373,1 | 178 | 1 1/2" | ||||
| F12-B-SF | 681 | 16 | 5,3 | 200 | 566 | 505,4 | 178 | 2" | ||||
| F13-B-SF | 993 | 11 | 8,4 | 230,8 | 634,4 | 550 | 204 | 2 1/2" | ||||
| F14-B-SF | 1317 | 11 | 8,4 | 230,8 | 634,4 | 550 | 204 | 2 1/2" | ||||
| F15-B-SF | 1750 | 11 | 8,4 | 230,8 | 634,4 | 550 | 204 | 2 1/2" | ||||
| F16-B-SF | 2039 | 11 | 12,5 | 230,8 | 817,1 | 732,7 | 204 | 3" | ||||
| F17-B-SF | 2549 | 11 | 28,7 | 230,8 | 1085,1 | 1000,7 | 204 | 3" | ||||
Współczynnik korygujący |
||||||||||||
| NADCIŚNIENIE ROBOCZE (bar) | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | |||
| CZYNNIK | 0,63 | 0,75 | 0,88 | 1 | 1,13 | 1,38 | 1,65 | 1,87 | 2,13 | |||
ELEMENTY FILTRACYJNE NGF |
||||||||||||
| kolor wkładki |
rada | typ | klasa jakości ISO solidne substancje |
klasa jakość Olej ISO |
rozmiar ciała stałe µm |
efektywność schwytać cząsteczki |
zawartość resztkowa oleje mg/m3 |
maks. Δp suchy filtr bar |
maks. Δp mokry filtr bar |
|||
 |
SF | Centriflex | 3 | 5 | 3 | - | 5 | 0,06 | 0,07 | |||
 |
PF | Filtr uniwersalny | 2 | 4 | 1 | 99,999+% | 2 | 0,04 | 0,1 | |||
 |
HF | Filtr dokładny o wysokiej wydajności | 1 | 1 | 0,01 | 99,999+% | mniej niż 0,01 | 0,04 | 0,12 | |||
 |
UF | Wysokowydajny filtr ultradokładny | 1 | 1 | 0,01 | 99,999+% | mniej niż 0,0013 | 0,6 | 0,14 | |||
 |
CF | Filtr z węglem aktywnym | 1 | 1 | 0,01 | 99,999+% | mniej niż 0,0044 | 0,07 | - | |||
Parametry dodatkowe
| Kategoria: | Akcesoria filtracyjne NGF |
|---|---|
| Wersja: | Węgiel aktywny |
| Ciśnienie: | 16 barów |
| Certyfikacja: | ISO 8573-1 (IUTA) |
| Filtracja: | Węgiel aktywny |
| Wkład filtra: | Dla filtra F07-B-CF |
| Temperatura pracy: | +1,5 / +65 °C |
| Przepływ: | 2916 l/min |
| Pozostały olej: | <0,005 mg/m³ |
| Klasa jakości - oleje: | 1 |
| Klasa jakości - zanieczyszczenia stałe: | 1 |
