Zawory pneumatyczne dwustronnego działania VIP - 3/8"
Kod: VIPD-38Opis szczegółowy produktu
Zawór osiowy dwustronnego działania VIPD G3/8"
- gwint łączący G3/8"
- prześwit DN 10
- ciśnienie robocze 10 barów
- temperatura do +80°C
- materiał mosiądz
- Uszczelka NBR

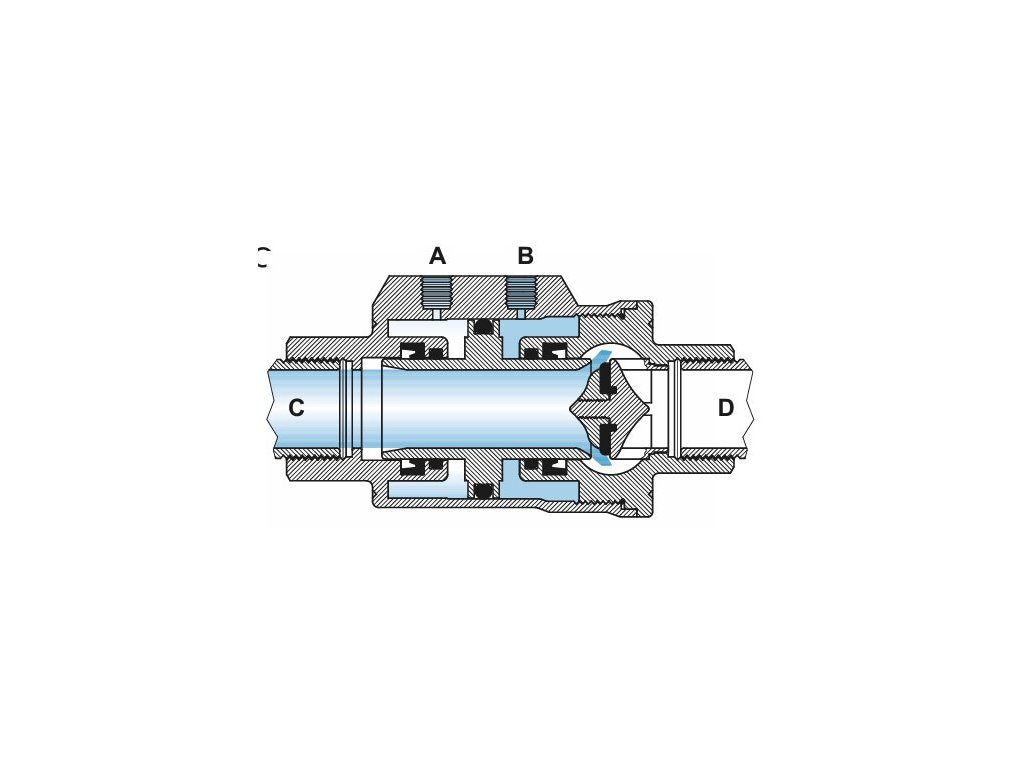

OPIS FUNKCJI |
|
| Zawory VIP mają siłownik wbudowany w korpus zaworu. Ruchomy tłok napędzany jest powietrzem. Tłok zostanie osadzony, jeśli będzie poruszał się w kierunku przepływu medium. Spowoduje to zatrzymanie przepływu mediów. Siedzisko jest idealnie szczelne. Ciśnienie wymagane do poruszenia tłoka jest niezależne od ciśnienia medium. Powstały w ten sposób zawór VIP oszczędza miejsce, a pełny przepływ zapewnia minimalne straty ciśnienia. | |
Zamknięty zawór |
|
| Po doprowadzeniu sprężonego powietrza do otworu A (otwór B musi być odciążony) tłok zostaje osadzony, a zawór zamknięty. W przypadku konstrukcji jednostronnego działania NC, tłok styka się z gniazdem, chyba że do otworu B dostarczane jest sprężone powietrze. |  |
Faza przejściowa |
|
| Podczas fazy przejściowej (pokazanej na rysunku konwersji do pozycji otwartej w konstrukcji dwustronnego działania), jeden z dwóch otworów znajduje się pod ciśnieniem. Tłok porusza się osiowo w naprzemiennych stanach otwartym i zamkniętym. W przypadku konstrukcji NC jednostronnego działania sprężyna zamyka się, a tłok przesuwa się w kierunku gniazda (jeśli zawór nie jest sterowany). W przypadku konstrukcji jednostronnego działania zwiernego sprężyna otwiera się, a tłok odsuwa się od gniazda (jeśli zawór nie jest sterowany). Cykl otwierania i zamykania zaworu trwa mniej niż sekundę. |  |
Otwórz zawór |
|
| Po przyłożeniu ciśnienia powietrza do otworu B (otwór A musi być odciążony) tłok odsuwa się od gniazda i zawór zostaje otwarty. W przypadku konstrukcji jednostronnego działania NO tłok znajduje się najdalej od gniazda, chyba że ciśnienie powietrza sterującego jest dostarczane do otworu A. |  |
Parametry dodatkowe
| Kategoria: | Zawory osiowe jednostronnego i dwustronnego działania VIP |
|---|---|
| Ciśnienie: | 10 barów |
| Podłączenie strony: | Nitka |
| Materiał: | Mosiądz |
| Średni: | Powietrze |
| Standard: | DIN2999 |
| Projekt wątku: | Wewnętrzny |
| Jasność DN: | 10 |
| Uszczelki: | NBR |
| Nitka: | G 3/8" |
| Kontrole: | Pneumatyczny |
| Projektowanie armatury: | Bezpośredni, Zautomatyzowane, Zawory osiowe |
