Jednočinné pneumatické ventily VIP - 3/8"
Kód: VIPS-38Detailní popis produktu
Axiální ventil jednočinný VIPS G3/8"
- přípojný závit G3/8"
- světlost DN 10
- pracovní tlak 10 bar
- teplota do +80°C
- materiál mosaz
- těsnění NBR
POPIS FUNKCE |
|
| Ventily VIP mají pohon zabudován v tělese ventilu. Pohyblivý píst je poháněn vzduchem. Píst dosedne do sedla pokud se pohybuje ve směru proudění media. Tím je průtok media zastaven. Sedlo je dokonale těsné. Tlak potřebný pro pohyb pístu je nezávislý na tlaku media. Výsledný ventil VIP tedy šetří místo a plný průtok zajišťuje minimální tlakovou ztrátu. | |

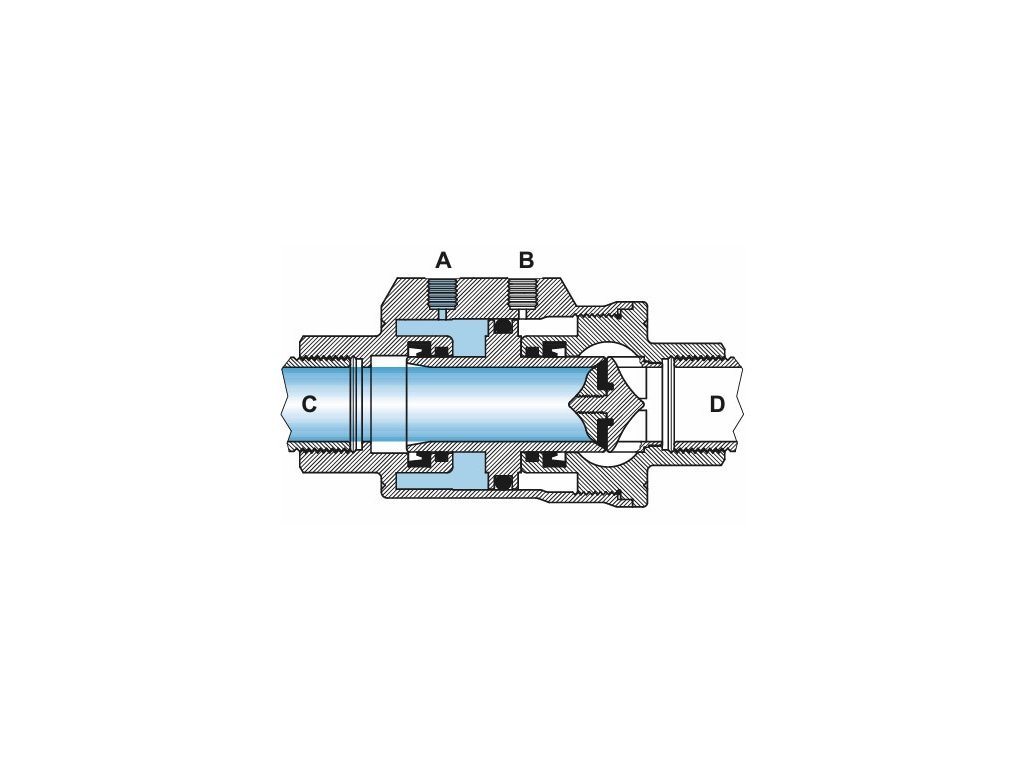

Uzavřený ventil |
|
| Při přivedení stlačeného vzduchu do díry A (díra B musí být odpouštěna) píst dosedne do sedla a ventil je uzavřen. V případě jednočinného NC provedení se píst dotýká sedla, pokud není do díry B přiveden stlačený vzduch. |  |
Přechodová fáze |
|
| Během přechodové fáze (na obrázku je přestavení do otevřené polohy dvojčinného provedení) je jedna ze dvou děr pod tlakem. Píst se pohybuje axiálně při měnícím se otevřeném a uzavřeném stavu. V případě jednočinného NC provedení pružina uzavírá a píst se pohybuje směrem k sedlu (pokud není ventil řízen). V případě jednočinného NO provedení pružina otevírá a píst se pohybuje směrem od sedla (pokud není ventil řízen). Cyklus otevření a uzavření ventilu trvá méně než sekundu. |  |
Otevřený ventil |
|
| Při přivedení tlaku vzduchu do díry B (díra A musí být odpouštěna) píst se pohybuje od sedla a ventil je otevřen. V případě jednočinného NO provedení je píst nejdále od sedla, pokud není do díry A přiveden ovládací tlak vzduchu. |  |
Doplňkové parametry
| Kategorie: | Axiální ventily VIP jednočinné i dvočinné provedení |
|---|---|
| Tlak: | 10 bar |
| Připojení: | Závit |
| Materiál: | Mosaz |
| Médium: | Vzduch |
| Norma: | DIN 2999 |
| Provedení závitu: | Vnitřní |
| Světlost DN: | 10 |
| Těsnění: | NBR |
| Závit: | G 3/8" |
| Ovládání: | Pneumatické |
| Provedení armatury: | Přímé, Automatizované, Axiální ventily |
