Handbetätigte Ventile für Aufbauten
![]() |
|
Manuelle Fundamentventile für Aufbauten - Version 3/2 |
||||||
Ventildiagramm | Bestellung Nummer |
Ventilbezeichnung | Ventilfunktion | Verbindung Steckverbinder |
Kontrollkraft N |
Luftstrom l/min |
![]() |
030251 | AM04132A | 3/2 NEIN | 4 mm Boden | 5 N | 80 l/min |
![]() |
030252 | AM04132C | 3/2 Öffner | 4 mm Boden | 5 N | 80 l/min |
![]() |
030253 | AM04132AL | 3/2 NEIN | 4 mm seitlich | 5 N | 80 l/min |
![]() |
030254 | AM04132CL | 3/2 Öffner | 4 mm seitlich | 5 N | 80 l/min |
Manuelle Fundamentventile für Aufbauten - Version 5/2 |
||||||
Symbol | Bestellung Nummer |
Ventilbezeichnung | Ventilfunktion | Verbindung Steckkupplungen |
Kontrollkraft N |
Luftstrom l/min |
![]() |
030261 | AM041520 | 5/2, ohne Verriegelung | 4 mm Boden | 10 N | 80 l/min |
![]() |
030262 | AM041520L | 5/2, ohne Verriegelung | 4 mm Boden | 10 N | 80 l/min |
Meistverkauft

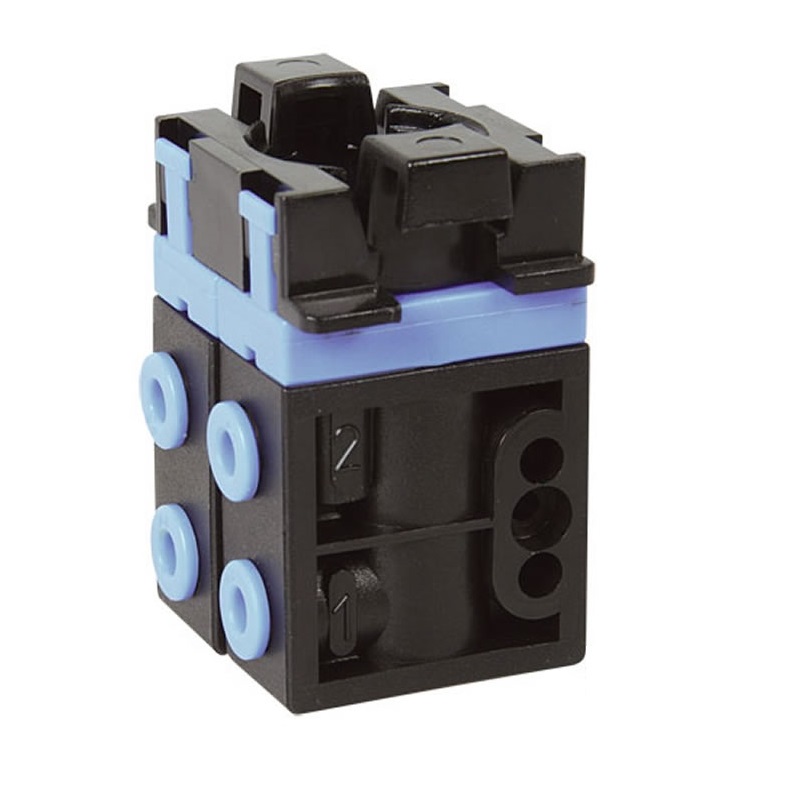

Manuell betätigtes Ventil - Version 3/2 NC. Seitlicher Anschluss mit 4 mm Steckmuffen. Arbeitsdruck 0 - 8 bar. Betätigungskraft 5N. Die maximale Durchflussmenge beträgt 80...

Manuell betätigtes Ventil - Version 3/2 NC. Unterer Anschluss mit 4 mm Steckmuffenkupplungen. Arbeitsdruck 0 - 8 bar. Betätigungskraft 5N. Die maximale Durchflussmenge beträgt...

Manuell betätigtes Ventil - Version 3/2 NO. Unterer Anschluss mit 4 mm Steckmuffenkupplungen. Arbeitsdruck 0 - 8 bar. Betätigungskraft 5N. Die maximale Durchflussmenge beträgt...

Manuell betätigtes Ventil - Version 3/2 NO. Seitlicher Anschluss mit 4 mm Steckmuffen. Arbeitsdruck 0 - 8 bar. Betätigungskraft 5N. Die maximale Durchflussmenge beträgt 80...

Manuell betätigtes Ventil - Version 5/2, ohne Verriegelung. Unterer Anschluss mit 4 mm Steckmuffenkupplungen. Arbeitsdruck 0 - 8 bar. Betätigungskraft 5N. Die maximale...

Manuell betätigtes Ventil - Version 5/2, ohne Verriegelung. Unterer Anschluss mit 4 mm Steckmuffenkupplungen. Arbeitsdruck 0 - 8 bar. Betätigungskraft 5N. Die maximale...
